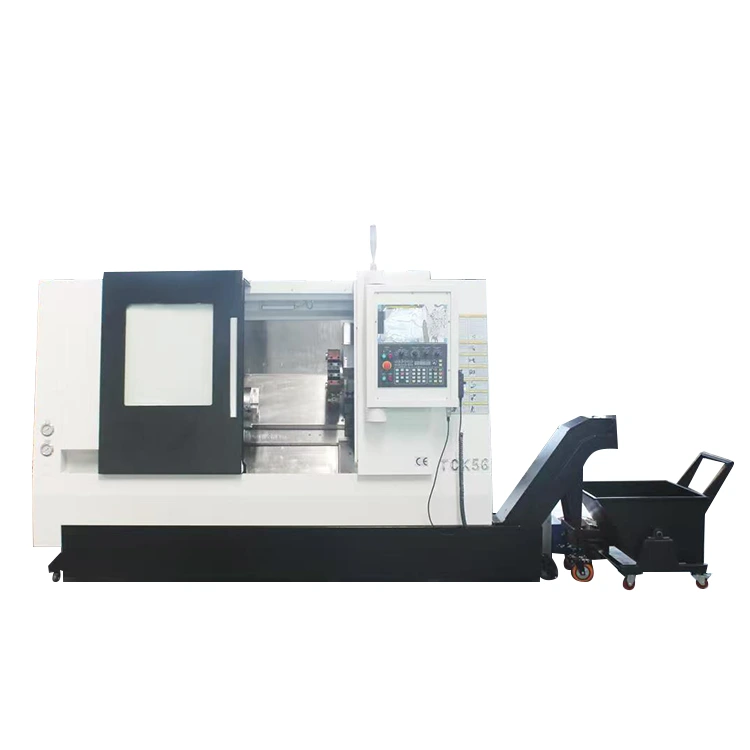

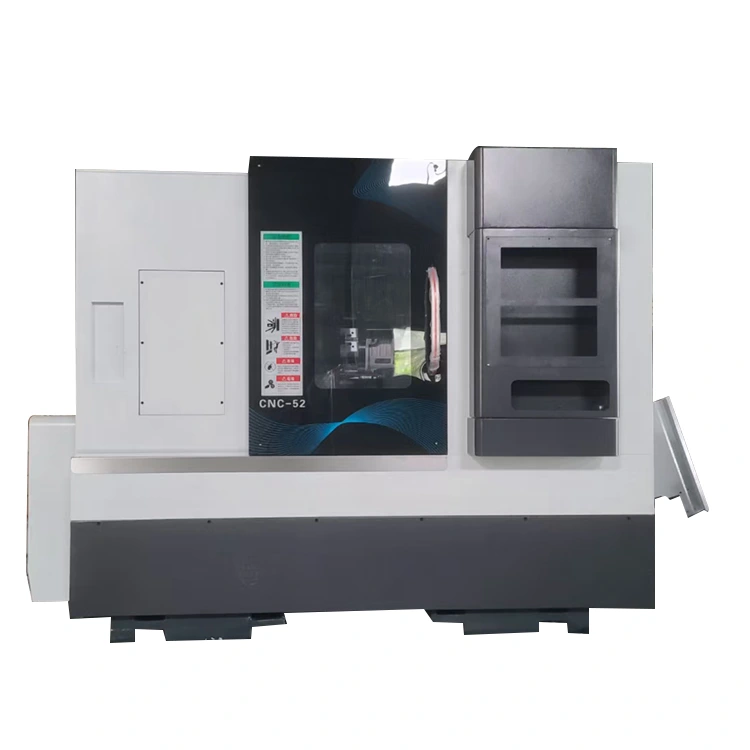

டெயில்ஸ்டாக் உடன் CNC டர்ன்-மில் மையம்

எண்

பெயர்

அலகு

விவரக்குறிப்பு

குறிப்பு

1

ஸ்லைடு டேபிள் மேல் பரிமாணம்

மிமீ

450*340

2

z அச்சின் அதிகபட்ச பயணம்

மிமீ

600

3

X அச்சின் அதிகபட்ச பயணம்

மிமீ

300

4

அதிகபட்ச ஸ்விங் விட்டம்

மிமீ

650

5

ஸ்பைண்டில் இருந்து ஸ்லைடு டேபிள் டாப் வரை உள்ள இடைவெளி

மிமீ

170

6

சுழல் மையத்திலிருந்து தரைக்கு தூரம்

மிமீ

1100

7

அதிகபட்ச மேச்சிங் நீளம்

மிமீ

475

உதாரணமாக NF80-170-BMT55-12T பவர் டரட்டை எடுத்துக்கொள்வோம்

8

MAX திருப்பு விட்டம்

மிமீ

500

9

சுழல் மாதிரி (சுழல் விட்டம்)

மிமீ

A2-6 (200)

10

சுழல் வேகம்

RPM

0-4000

11

X, Z பந்து திருகு விவரக்குறிப்புகள்

32*10/40*10

ஜப்பானிய THK பந்து திருகு, வகுப்பு C3

12

எக்ஸ்-அச்சு நேரியல் வழிகாட்டி ரயில்

தைவான் HIWIN ரோலர் clss p, அளவு 35

4 ஸ்லைடர்கள்-நிலையான வகை

13

Z-அச்சு நேரியல் வழிகாட்டி ரயில்

தைவான் HIWIN ரோலர் clss p அளவு 35

4 ஸ்லைடர்கள் - நீட்டிக்கப்பட்ட நீள ஸ்லைடர்கள்

14

பிரதான X.Z மோட்டாரின் இணைப்பு  முறை

டைமிங் பெல்ட்/டைரக்ட் டிரைவ்/டைரக்ட் டிரைவ்

15

X.Z டெயில்ஸ்டாக் மோட்டார் ஃபிளேன்ஜ் / ஸ்பிகாட்

மிமீ

130/110

16

இயந்திர அளவு

மிமீ

2415*1257*1270

17

இயந்திர நிகர எடை

கே.ஜி

3800 கிலோ

உள் மற்றும்  வெளிப்புற பாதுகாப்புடன்

18

கருவி நிறுவல் முறை

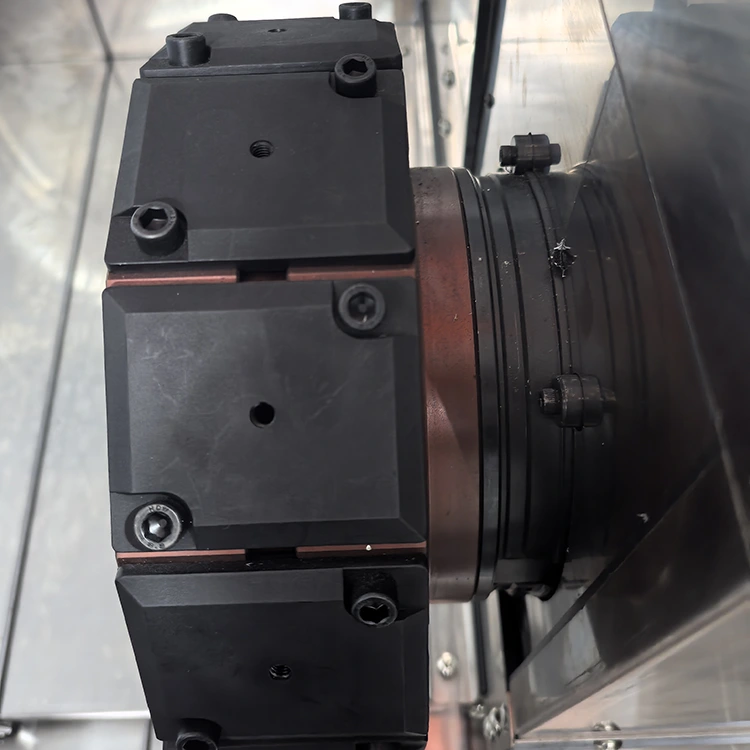

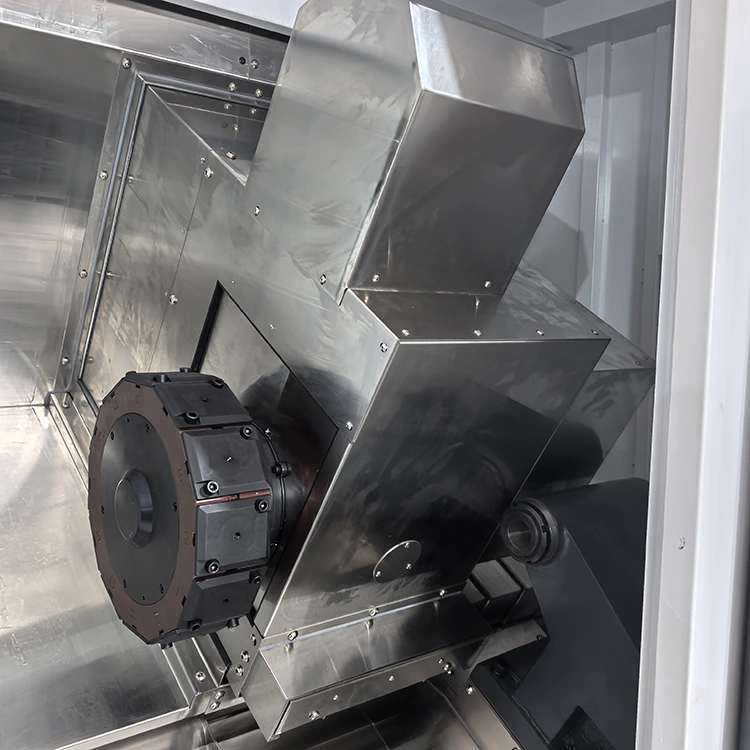

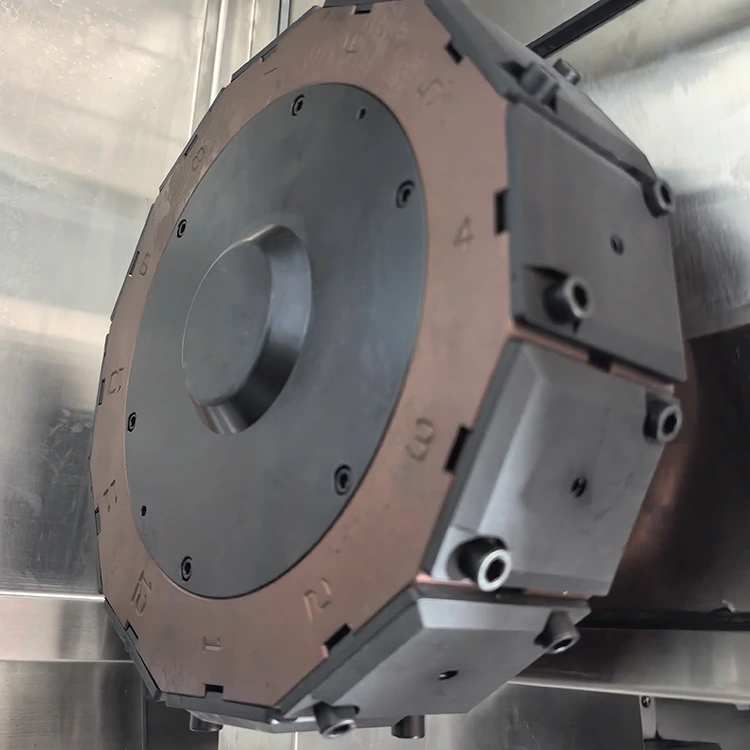

170-BMT55 சக்தி கோபுரம்

19

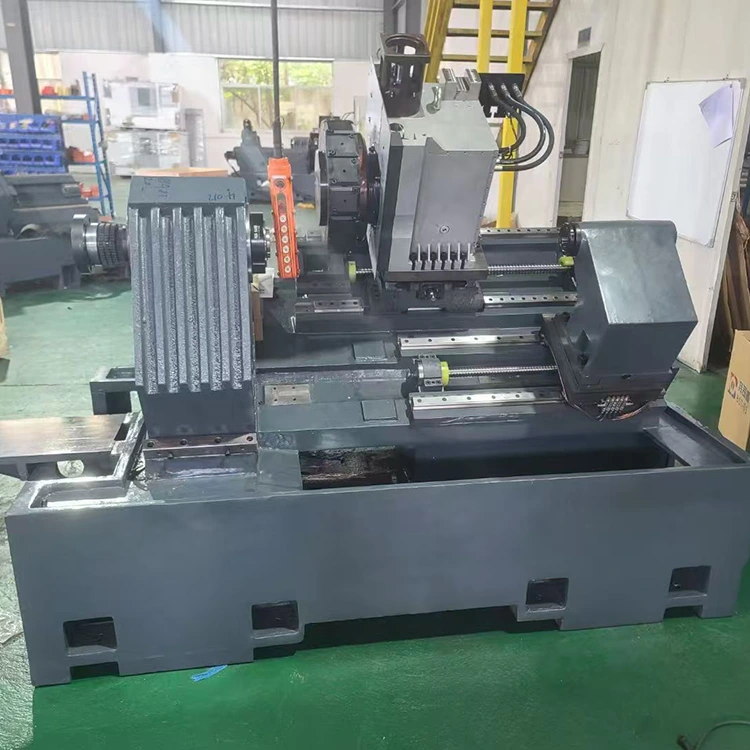

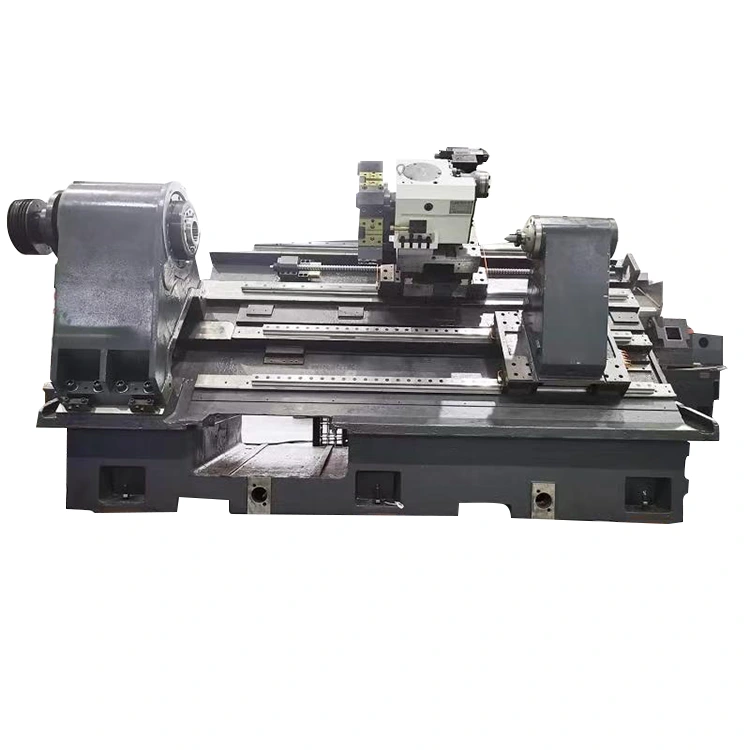

இயந்திர அடிப்படை வகை மற்றும் சாய்வு

30 டிகிரி சாய்வான படுக்கை

20

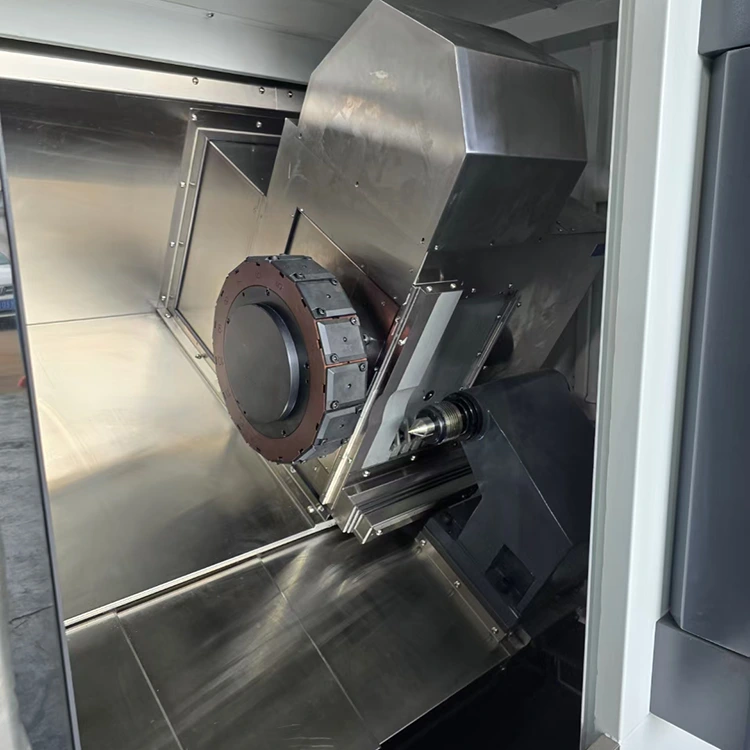

டெயில்ஸ்டாக்

நேரியல் வழிகாட்டி டெயில்ஸ்டாக்

21

டெயில்ஸ்டாக் முன்னேறும் முறை

ஹைட்ராலிக் உந்துவிசை மற்றும் சர்வோ உந்துவிசை

நிலையான-பொருத்தப்பட்ட ஹைட்ராலிக் டெயில்ஸ்டாக் மையம்

22

டெயில்ஸ்டாக்கின் அதிகபட்ச பயணம்

600

23

டெயில்ஸ்டாக்கின் குறைந்தபட்ச திட்ட நீளம்

30மிமீ

24

டெயில்ஸ்டாக் சென்டர் மாதிரி

MT5
