சர்வோ டரெட் மற்றும் ஹைட்ராலிக் டெயில்ஸ்டாக் கொண்ட CNC ஸ்லான்ட் பெட் லேத்

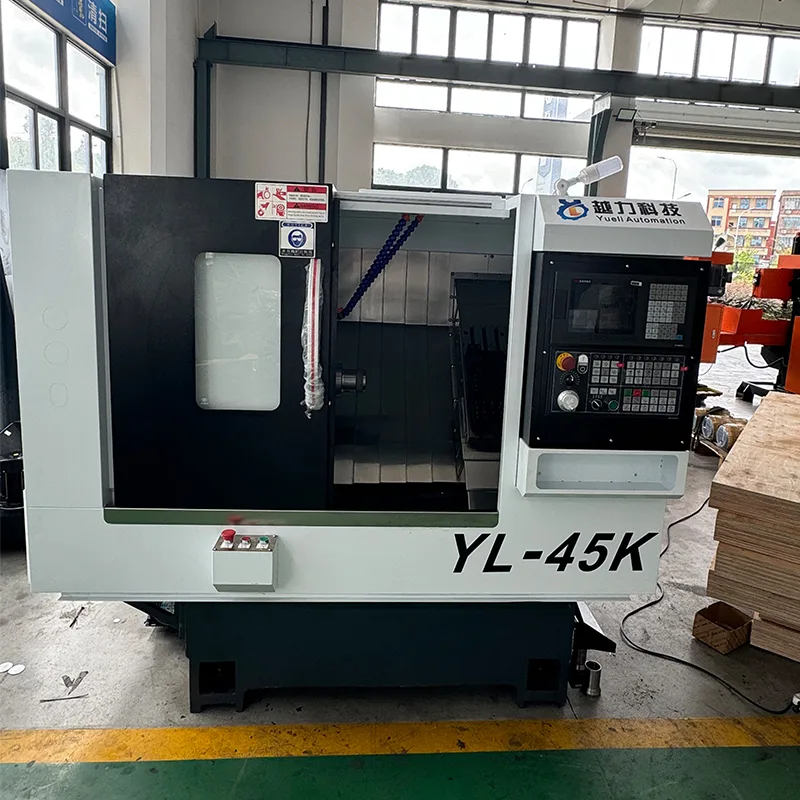

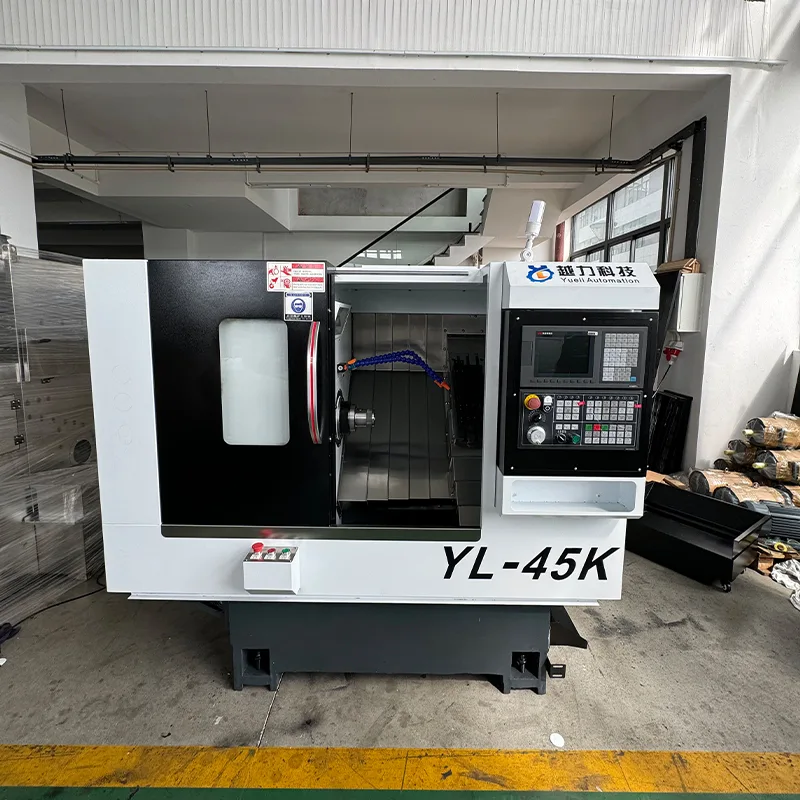

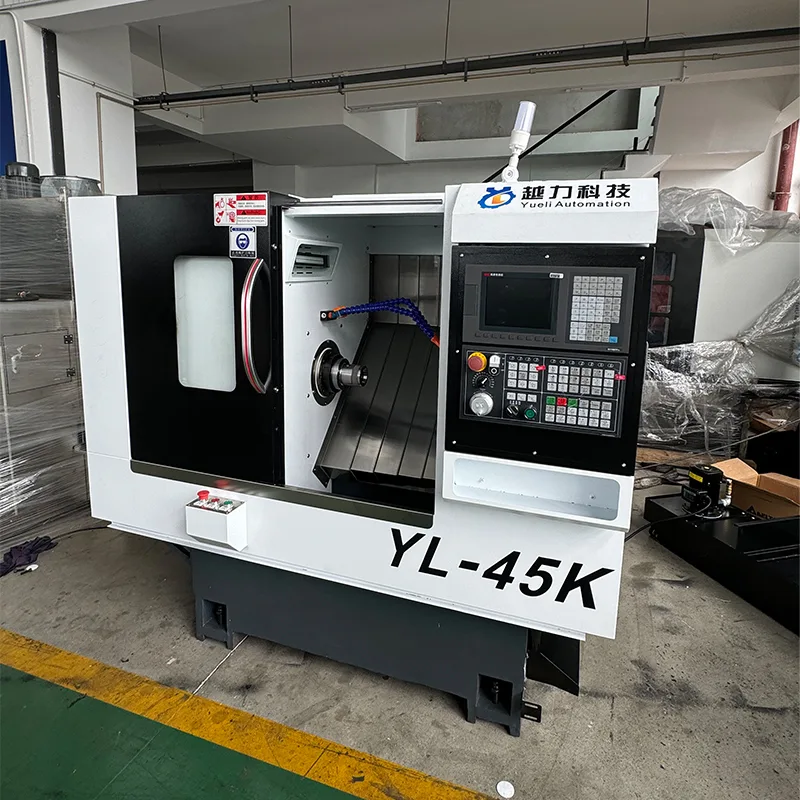

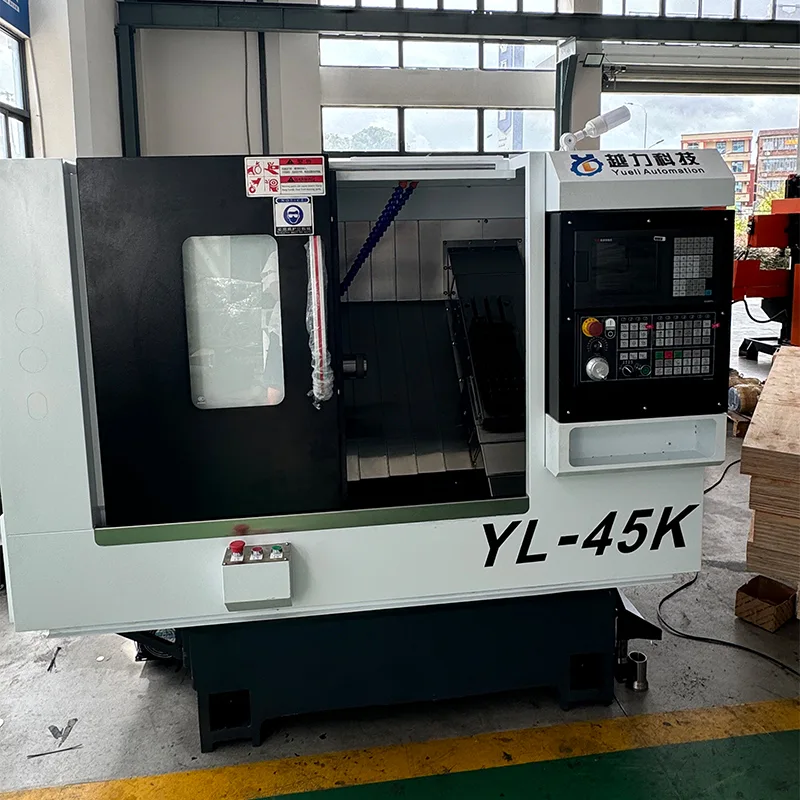

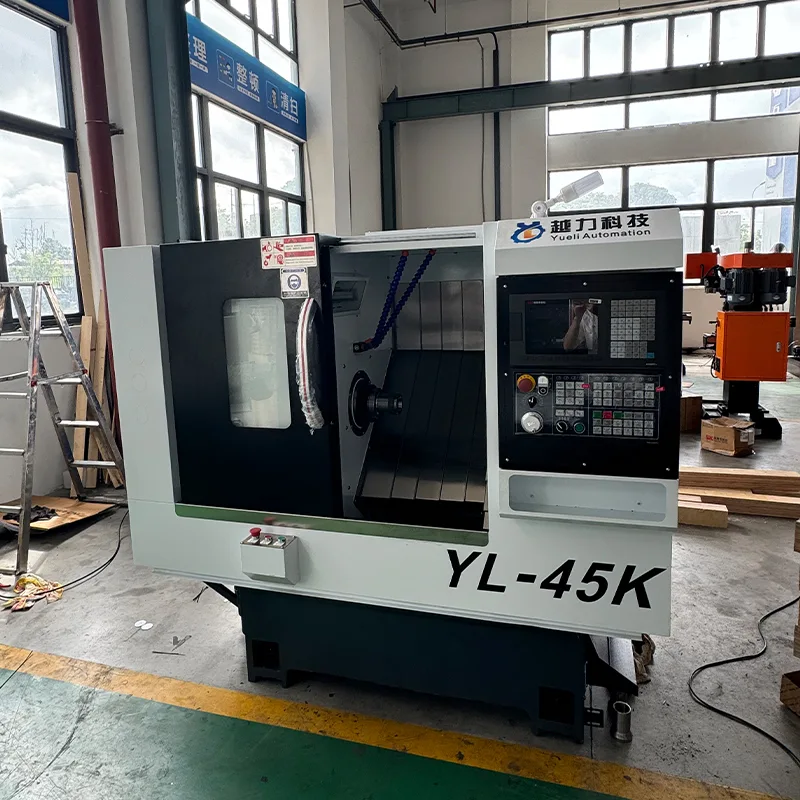

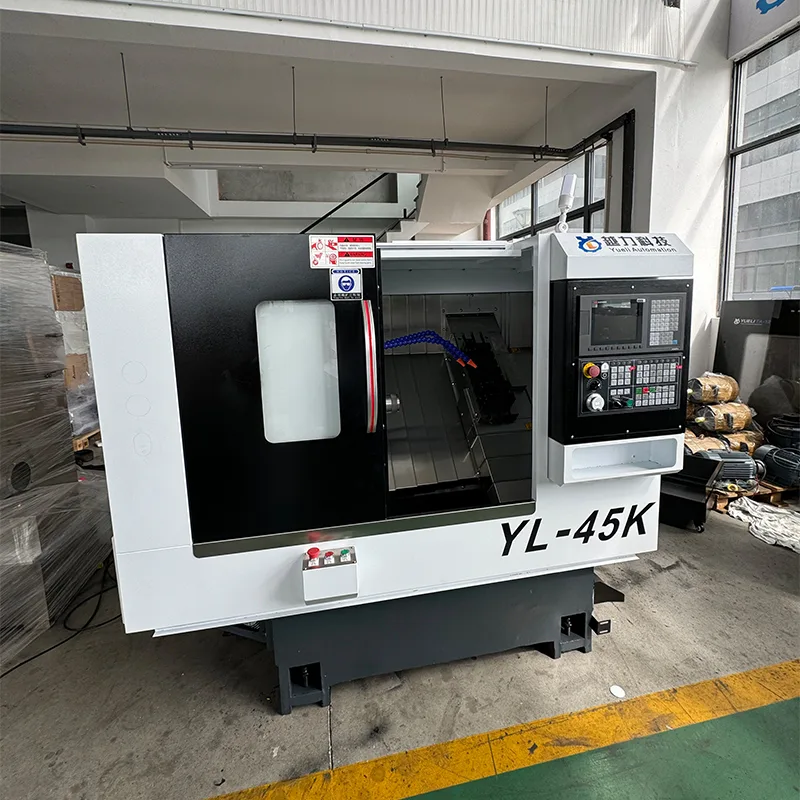

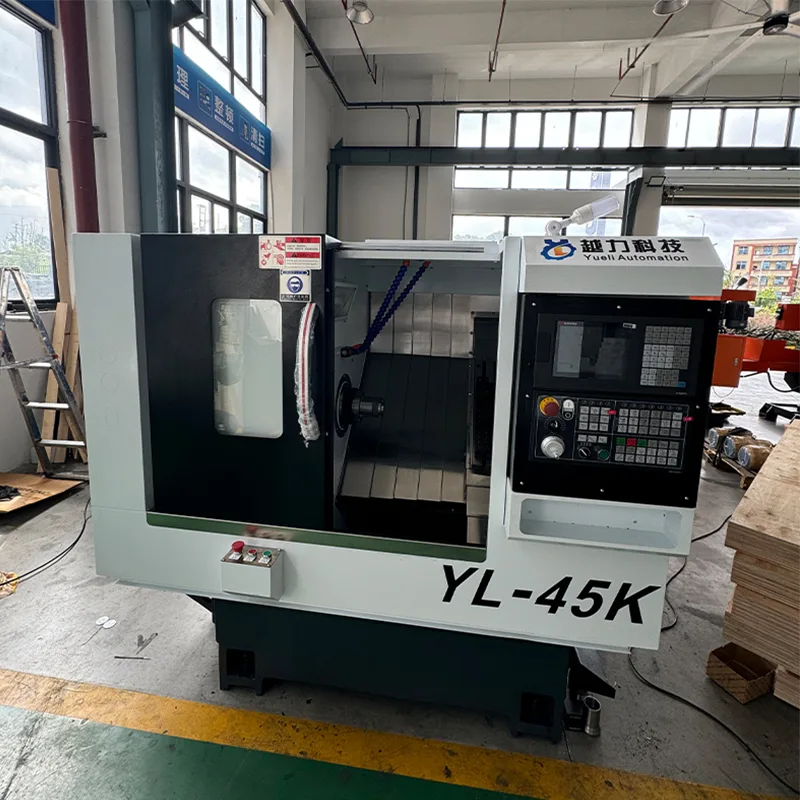

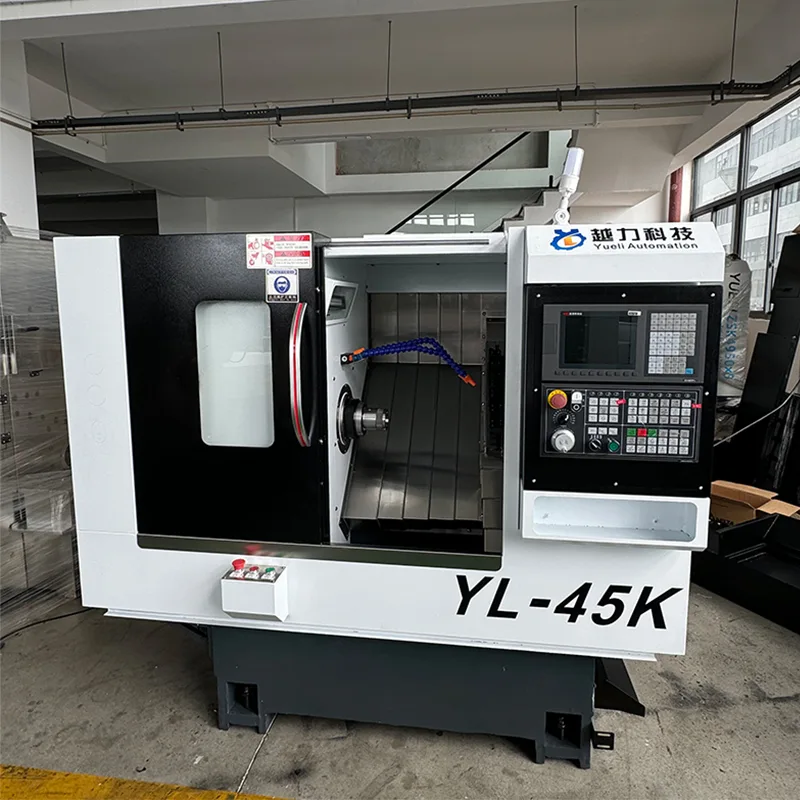

சர்வோ டரட் மற்றும் ஹைட்ராலிக் டெயில்ஸ்டாக் (மாடல் YL-46K) கொண்ட CNC ஸ்லான்ட் பெட் லேத் என்பது Quanzhou Yueli Automation Equipment Co., Ltd ஆல் தயாரிக்கப்பட்ட ஒரு துல்லியமான திருப்பு இயந்திரமாகும். 30-டிகிரி சாய்வான படுக்கை வடிவமைப்பு, கனமான வெட்டு நடவடிக்கைகளின் போது விறைப்பு மற்றும் திறமையான சிப் அகற்றலை வழங்குகிறது. FANUC Oi-TF PLUS (5) CNC அமைப்பு மற்றும் ஜப்பான் THK 32mm துல்லியமான பந்து திருகுகள் மற்றும் 30mm லீனியர் ரோலர் வழிகாட்டிகளுடன் பொருத்தப்பட்ட இந்த இயந்திரம் நிலையான துல்லியம் மற்றும் நீண்ட கால நிலைத்தன்மையை வழங்குகிறது. 7.5KW Huahong ஸ்பிண்டில் மோட்டார் 0 முதல் 5000 RPM வரையிலான வேக வரம்பை வழங்குகிறது. MT4 டேப்பர் மற்றும் 500 மிமீ டிராவல் கொண்ட ஹைட்ராலிக் டெயில்ஸ்டாக் நிலையான பணிப்பகுதியை வைத்திருக்க உதவுகிறது, அதே நேரத்தில் 63 சர்வோ டரட் மேம்பட்ட உற்பத்தி திறனுக்காக தானியங்கி கருவி மாற்றங்களை செயல்படுத்துகிறது.

முக்கிய அம்சங்கள்

சர்வோ டரட் மற்றும் ஹைட்ராலிக் டெயில்ஸ்டாக் கொண்ட CNC ஸ்லான்ட் பெட் லேத் பின்வரும் முக்கிய அம்சங்களை வழங்குகிறது.

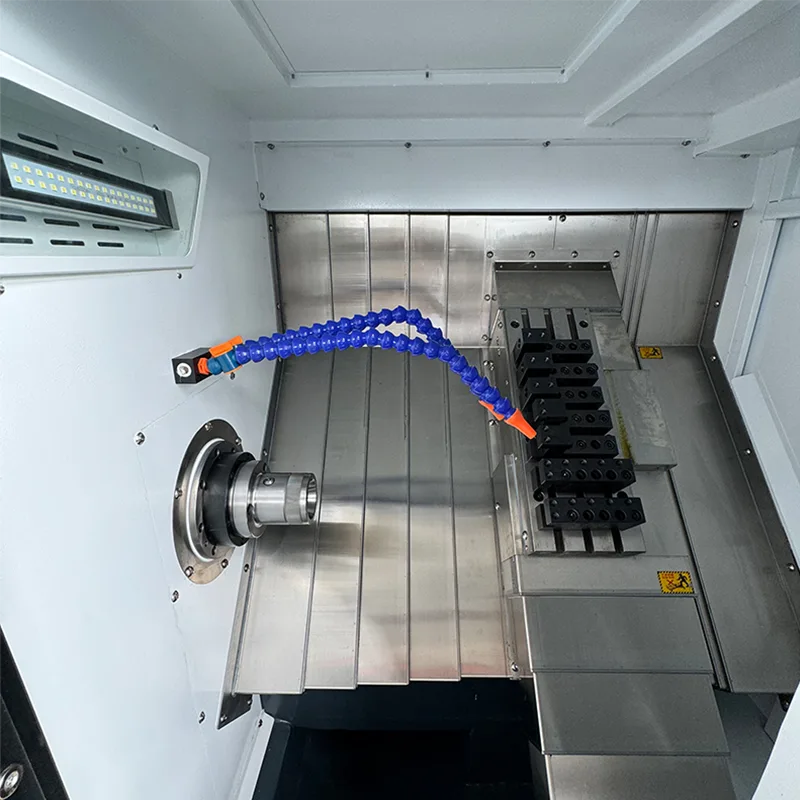

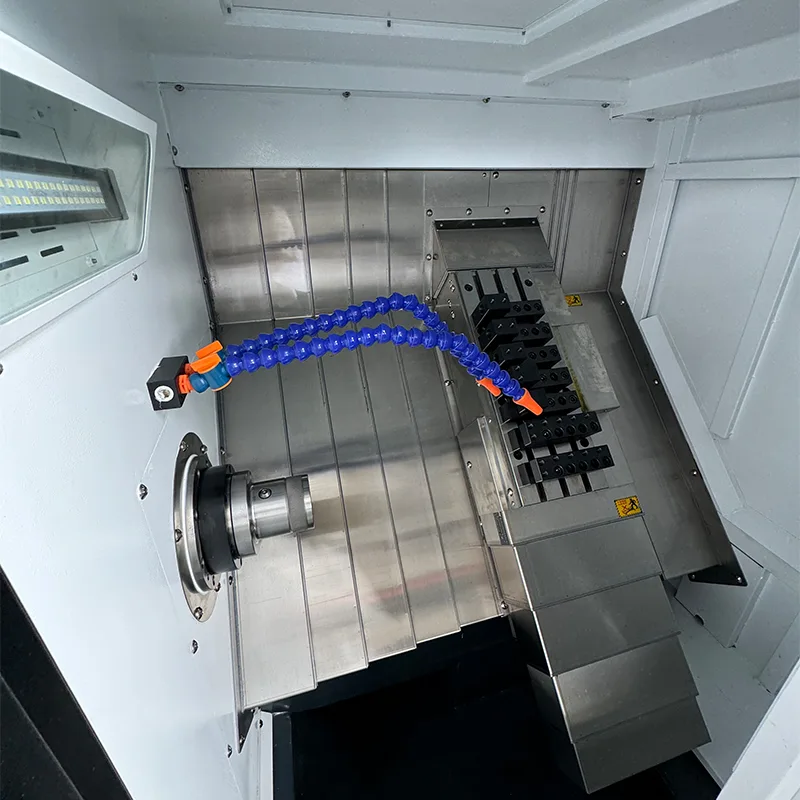

· ஸ்லான்ட் பெட் டிசைன்: மெஷினிங்கின் போது மேம்பட்ட விறைப்பு மற்றும் பயனுள்ள சிப் ஓட்டத்திற்காக 30 டிகிரி சாய்வான படுக்கை.

· உயர் துல்லியமான சுழல்: ஜப்பான் NSK தாங்கு உருளைகளுடன் கூடிய கார்ட்ரிட்ஜ்-வகை துல்லியமான ஸ்பிண்டில் அசெம்பிளி. 170மிமீ விட்டம் கொண்ட சுழல் மாதிரி A2-5.

· பிரீமியம் வழிகாட்டிகள்: ஜப்பான் THK 30mm துல்லியமான நேரியல் ரோலர் வழிகாட்டிகள். X அச்சு 4 நிலையான தொகுதிகள், Z அச்சு 4 நீட்டிக்கப்பட்ட தொகுதிகள்.

· துல்லியமான பந்து திருகுகள்: X மற்றும் Z அச்சுகள் இரண்டிற்கும் 10mm சுருதியுடன் கூடிய ஜப்பான் THK 32mm பந்து திருகுகள்.

· சர்வோ சிறு கோபுரம்: விரைவான மற்றும் துல்லியமான கருவி அட்டவணைப்படுத்தலுக்கான 63 சர்வோ கோபுரம்.

· ஹைட்ராலிக் டெயில்ஸ்டாக்: ஹைட்ராலிக் உந்துவிசையுடன் கூடிய நேரியல் வழிகாட்டி டெயில்ஸ்டாக். டெயில்ஸ்டாக் MT4 டேப்பருடன் 500மிமீ பயணிக்கிறது.

· மோட்டார் டிரைவ் சிஸ்டம்: பெல்ட் டிரைவுடனான பிரதான சுழல் மோட்டார், நேரடி இயக்கி இணைப்புடன் எக்ஸ் மற்றும் இசட் சர்வோ மோட்டார்கள்.

தொழில்நுட்ப விவரக்குறிப்புகள்

சர்வோ டரட் மற்றும் ஹைட்ராலிக் டெயில்ஸ்டாக் கொண்ட CNC ஸ்லாண்ட் பெட் லேத்தின் முழுமையான தொழில்நுட்ப அளவுருக்களை பின்வரும் அட்டவணை பட்டியலிடுகிறது.

இயந்திர கட்டமைப்பு

சர்வோ டரெட் மற்றும் ஹைட்ராலிக் டெயில்ஸ்டாக் கொண்ட CNC ஸ்லான்ட் பெட் லேத் பின்வரும் முக்கிய கூறுகள் மற்றும் பிராண்டுகளுடன் கட்டமைக்கப்பட்டுள்ளது.

· CNC சிஸ்டம்: FANUC Oi-TF PLUS (5) FANUC X/Z சர்வோ மோட்டார்கள் மற்றும் டிரைவ்கள்.

· ஸ்பிண்டில் மோட்டார்: ஹுவாஹாங் 7.5KW.

· பந்து திருகுகள்: ஜப்பான் THK 32mm துல்லியமான பந்து திருகுகள்.

· லீனியர் ரோலர் வழிகாட்டிகள்: ஜப்பான் THK 30mm துல்லியமான ரோலர் வழிகாட்டிகள்.

· ஸ்பிண்டில் அசெம்பிளி: ஜப்பான் NSK தாங்கு உருளைகளுடன் கூடிய கார்ட்ரிட்ஜ் துல்லியமான வகை.

· ஹைட்ராலிக் ரோட்டரி சிலிண்டர்: தைவான்.

· ஹைட்ராலிக் நிலையம்: தைவான்.

· பவர் ஹெட்: 3-நிலையம், 11.4N.

· குளிரூட்டும் பம்ப்: 750W.

நிலையான பாகங்கள்

Servo Turret மற்றும் Hydraulic Tailstock உடன் ஒவ்வொரு CNC ஸ்லான்ட் பெட் லேத் பின்வரும் துணைக்கருவிகளுடன் வருகிறது.

· கிளாம்பிங் பொருளுக்கான ஸ்பிரிங் கோலெட் - 1 துண்டு சேர்க்கப்பட்டுள்ளது.

· திருப்பு கருவி வைத்திருப்பவர்கள் - 3 துண்டுகள்.

· துளையிடும் கருவி வைத்திருப்பவர்கள் - 2 துண்டுகள்.

· துளையிடும் கருவி பார்கள் - ER20A நீட்டிப்பு பட்டை, 2 துண்டுகள்.

· ஹெக்ஸ் கீ செட் - 1 செட்.

பயன்பாடுகள் மற்றும் நன்மைகள்

சர்வோ டரட் மற்றும் ஹைட்ராலிக் டெயில்ஸ்டாக் கொண்ட CNC ஸ்லான்ட் பெட் லேத் பரந்த அளவிலான டர்னிங் பயன்பாடுகளுக்கு ஏற்றது.

· செயலாக்க திறன்: அதிகபட்ச திருப்பு விட்டம் 375 மிமீ, சக் உடன் அதிகபட்ச எந்திர நீளம் 380 மிமீ. எஃகு, துருப்பிடிக்காத எஃகு மற்றும் இரும்பு அல்லாத உலோகங்கள் உள்ளிட்ட பல்வேறு பொருட்களைக் கையாளுகிறது.

· உற்பத்தி திறன்: 63 சர்வோ டரட் விரைவான கருவி அட்டவணைப்படுத்தலை செயல்படுத்துகிறது, அமைவு நேரத்தை குறைக்கிறது மற்றும் தொகுதி உற்பத்திக்கான செயல்திறனை அதிகரிக்கிறது.

· துல்லியம் மற்றும் நிலைப்புத்தன்மை: ஜப்பான் THK வழிகாட்டிகள் மற்றும் பந்து திருகுகள், FANUC CNC கட்டுப்பாட்டுடன் இணைந்து, சீரான துல்லியம் மற்றும் மீண்டும் மீண்டும் செய்யும் தன்மையை உறுதி செய்கின்றன.

· வொர்க்பீஸ் சப்போர்ட்: 500 மிமீ டிராவல் மற்றும் எம்டி4 டேப்பருடன் கூடிய ஹைட்ராலிக் டெயில்ஸ்டாக், நீண்ட வேலைப் பகுதிகளுக்கு பாதுகாப்பான கிளாம்பிங்கை வழங்குகிறது.

· திடமான கட்டுமானம்: 30 டிகிரி சாய்வான படுக்கை, ஹெவி-டூட்டி ரோலர் வழிகாட்டிகள் நிலையான கனமான வெட்டு செயல்பாடுகளை ஆதரிக்கிறது.

உற்பத்தி மற்றும் தர உத்தரவாதம்

சர்வோ டரெட் மற்றும் ஹைட்ராலிக் டெயில்ஸ்டாக் கொண்ட CNC ஸ்லான்ட் பெட் லேத் கடுமையான தரக் கட்டுப்பாட்டுத் தரங்களின் கீழ் தயாரிக்கப்படுகிறது.

· அனைத்து முக்கிய கூறுகளும் FANUC, ஜப்பான் THK, ஜப்பான் NSK மற்றும் Huahong உள்ளிட்ட நிறுவப்பட்ட பிராண்டுகளிலிருந்து பெறப்படுகின்றன.

பந்து திருகுகள், நேரியல் வழிகாட்டிகள் மற்றும் ஸ்பிண்டில் அசெம்பிளிகளுக்கான துல்லியமான சட்டசபை செயல்முறைகள்.

· இயந்திர துல்லியம் மற்றும் நம்பகத்தன்மையை உறுதி செய்வதற்காக டெலிவரிக்கு முன் கடுமையான ஆய்வு மற்றும் சோதனை.

· பத்து வருடங்களுக்கும் மேலான உற்பத்தி அனுபவம் மற்றும் தொழில்முறை தொழில்நுட்ப ஆதரவின் ஆதரவுடன்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

இந்த சாய்வான படுக்கை லேத்தில் என்ன CNC அமைப்பு பயன்படுத்தப்படுகிறது?

இந்த இயந்திரம் FANUC சர்வோ மோட்டார்கள் மற்றும் X மற்றும் Z அச்சுகளுக்கான டிரைவ்களுடன் FANUC Oi-TF PLUS (5) CNC அமைப்பைப் பயன்படுத்துகிறது.

இந்த CNC லேத்தின் அச்சு பயணங்கள் என்ன?

X அச்சு பயணம் 200 மிமீ, மற்றும் Z அச்சு பயணம் 460 மிமீ.

சுழல் வேகம் மற்றும் மோட்டார் சக்தி என்ன?

சுழல் வேகம் 0 முதல் 5000 RPM வரை இருக்கும், 7.5KW Huahong ஸ்பிண்டில் மோட்டார் மூலம் இயக்கப்படுகிறது.

எந்த வகையான வழிகாட்டிகள் மற்றும் பந்து திருகுகள் பயன்படுத்தப்படுகின்றன?

இயந்திரம் ஜப்பான் THK 32mm துல்லியமான பந்து திருகுகள் மற்றும் 30mm துல்லியமான நேரியல் ரோலர் வழிகாட்டிகளைப் பயன்படுத்துகிறது.

இயந்திரத்தின் எடை மற்றும் ஒட்டுமொத்த பரிமாணங்கள் என்ன?

இயந்திர பரிமாணங்கள் 1875×1021×1263மிமீ, மற்றும் எடை தோராயமாக 1.8 டன்கள்.
