சர்வோ டரட் மற்றும் டெயில்ஸ்டாக் உடன் சாய்ந்த படுக்கை CNC லேத்

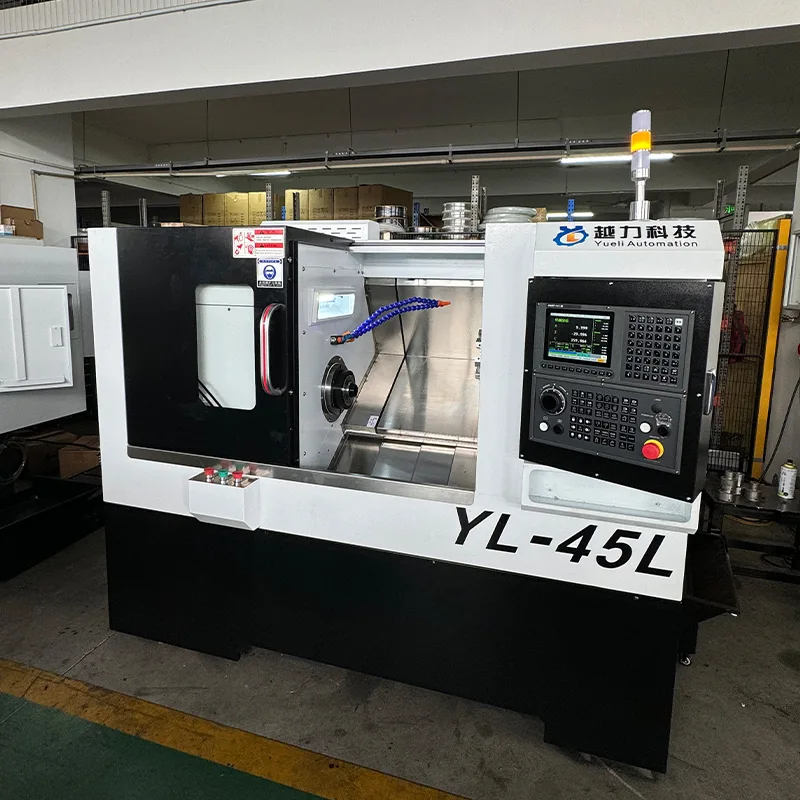

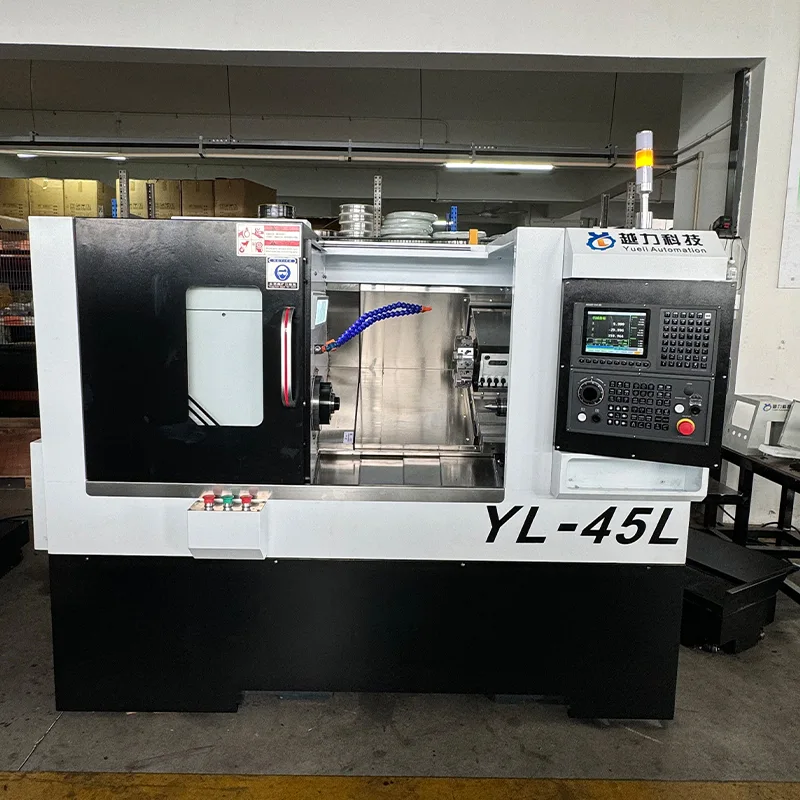

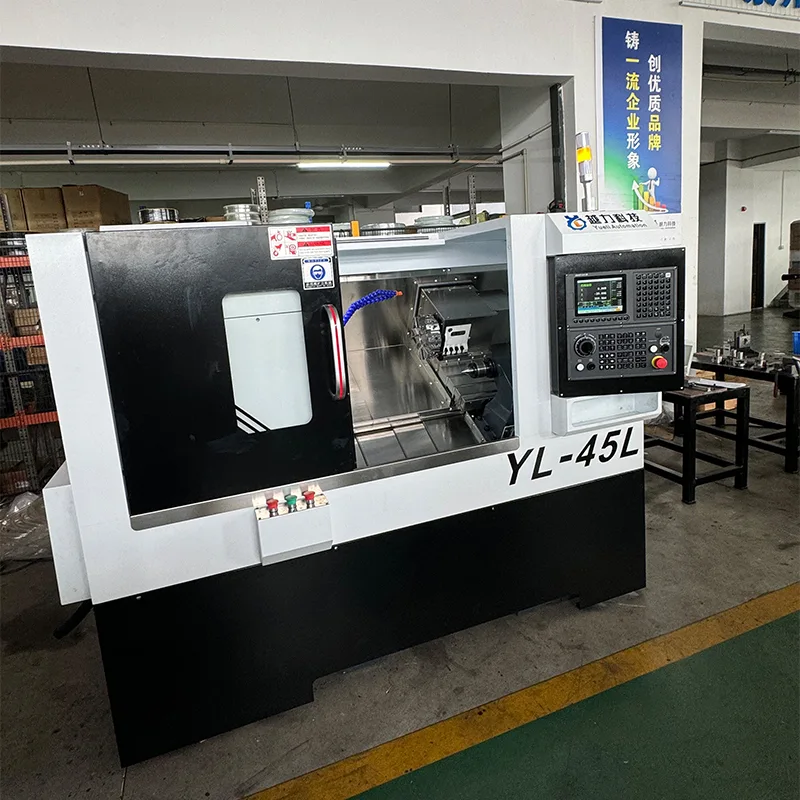

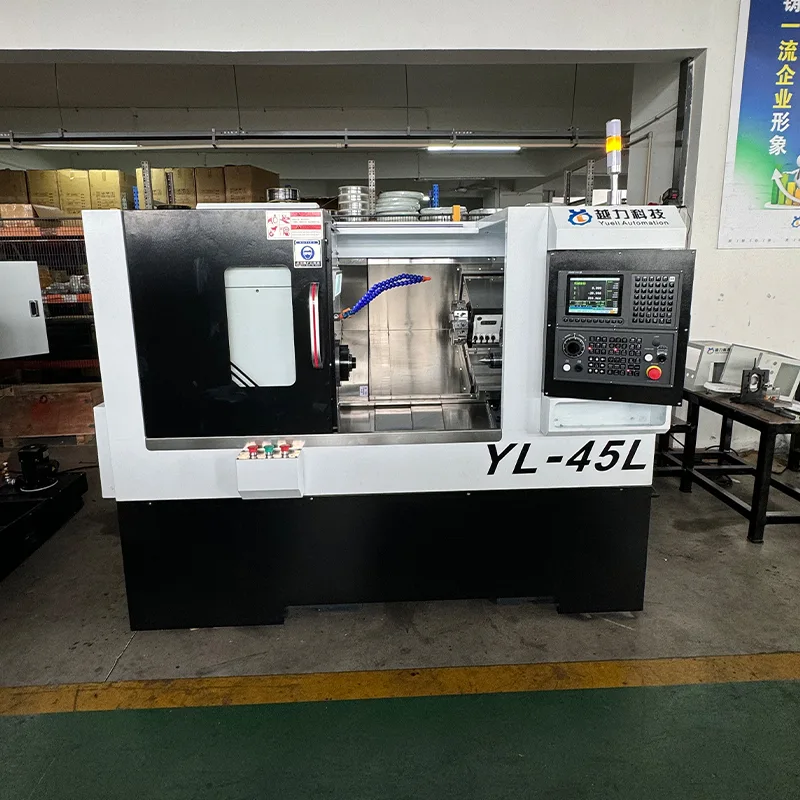

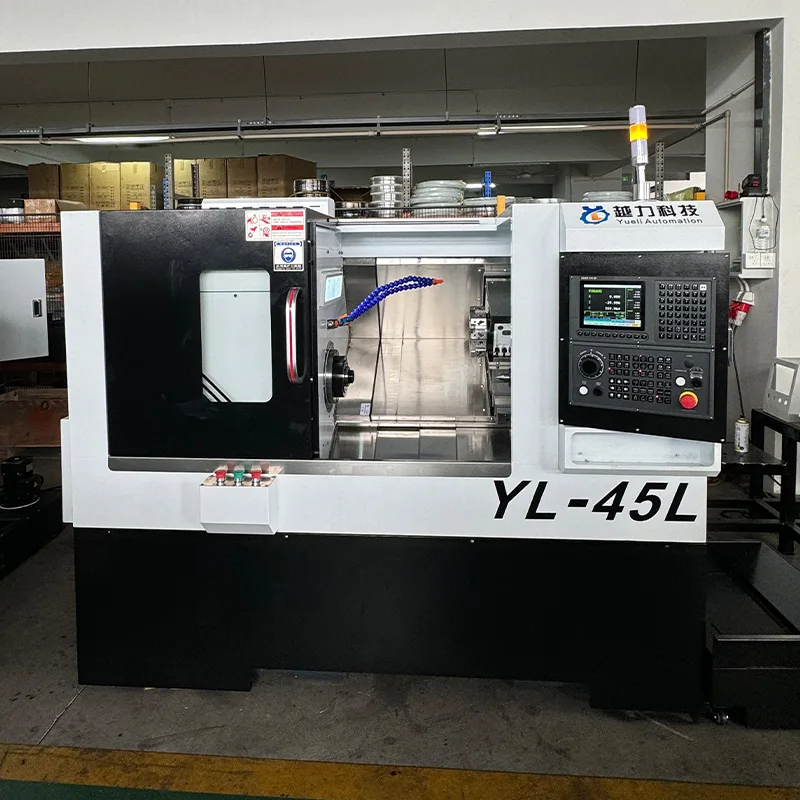

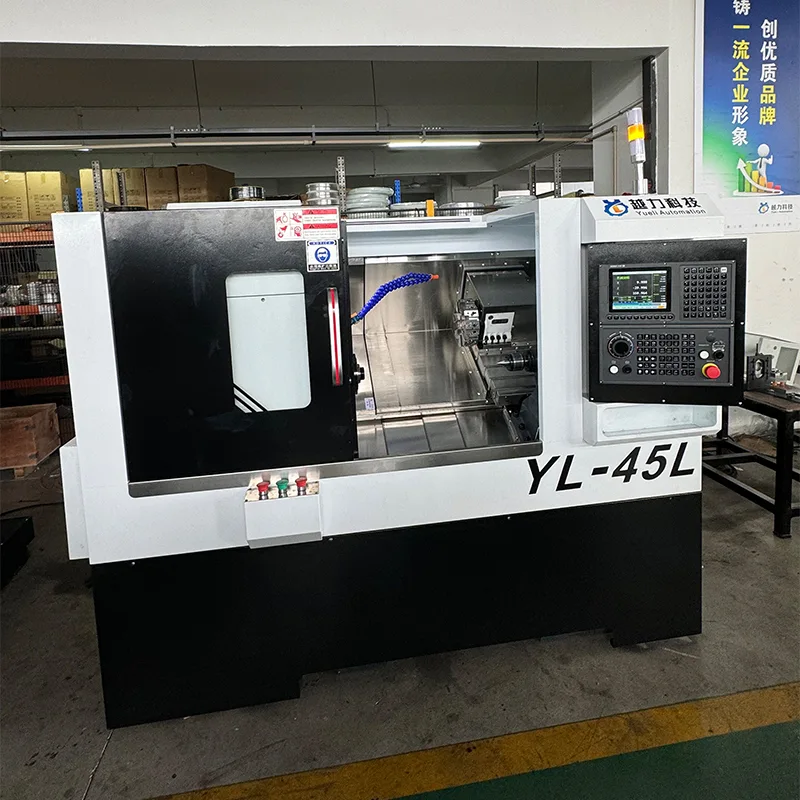

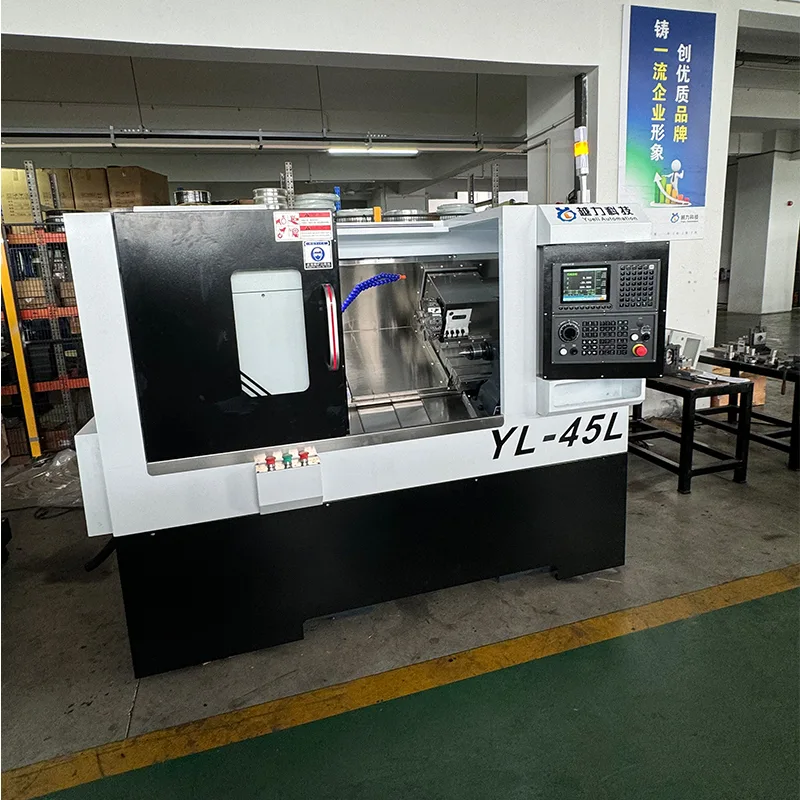

ஸ்லான்ட் பெட் CNC Lathe with Servo Turret and Tailstock (மாடல் YL-45L) Quanzhou Yueli Automation Equipment Co., Ltd ஆல் தயாரிக்கப்பட்டது. இந்த இயந்திரம் 30-டிகிரி சாய்வான படுக்கை வடிவமைப்பைக் கொண்டுள்ளது மற்றும் 63 சர்வோ டரட் கருவியைக் கொண்டுள்ளது. இது FANUC Oi-TF PLUS (5) CNC அமைப்பு, ஜப்பான் THK 32mm துல்லியமான பந்து திருகுகள் மற்றும் 30mm துல்லியமான நேரியல் ரோலர் வழிகாட்டிகள் ஆகியவற்றைக் கொண்டுள்ளது, இது நிலையான மற்றும் துல்லியமான இயந்திர செயல்திறனை வழங்குகிறது. 7.5KW Huahong சுழல் மோட்டார் மூலம் சுழல் வேகம் 0 முதல் 5000 RPM வரை இருக்கும். இந்த இயந்திரம் ஹைட்ராலிக் உந்துவிசையுடன் கூடிய நேரியல் வழிகாட்டி டெயில்ஸ்டாக்கைக் கொண்டுள்ளது, டெயில்ஸ்டாக் பயணம் 500மிமீ மற்றும் டெயில்ஸ்டாக் டேப்பர் MT4 ஆகும். அதிகபட்ச திருப்பு விட்டம் 375 மிமீ, மற்றும் அதிகபட்ச எந்திர நீளம் சக் உடன் 380 மிமீ ஆகும்.

தொழில்நுட்ப விவரக்குறிப்புகள்

பின்வரும் தொழில்நுட்ப அளவுருக்கள் சர்வோ டரட் மற்றும் டெயில்ஸ்டாக் கொண்ட ஸ்லான்ட் பெட் CNC லேத்துக்கு பொருந்தும்.

முக்கிய கட்டமைப்பு

Servo Turret மற்றும் Tailstock உடன் Slant Bed CNC Lathe பின்வரும் முக்கிய கூறுகளுடன் பொருத்தப்பட்டுள்ளது.

நிலையான பாகங்கள்

சர்வோ டரட் மற்றும் டெயில்ஸ்டாக் உடன் ஸ்லான்ட் பெட் CNC லேத் உடன் பின்வரும் பாகங்கள் சேர்க்கப்பட்டுள்ளன.

இயந்திர அமைப்பு மற்றும் முக்கிய அம்சங்கள்

Servo Turret மற்றும் Tailstock உடன் Slant Bed CNC Lathe பின்வரும் கட்டமைப்பு மற்றும் செயல்திறன் அம்சங்களை உள்ளடக்கியது.

· படுக்கை: விறைப்பு மற்றும் திறமையான சிப் ஓட்டத்திற்கான 30 டிகிரி சாய்வான படுக்கை வடிவமைப்பு.

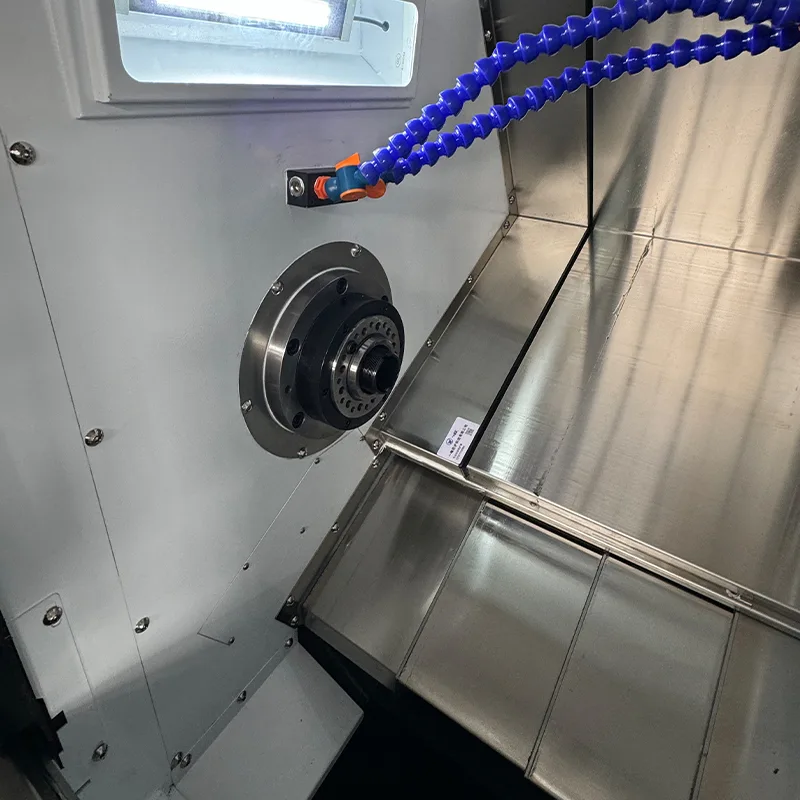

· சுழல்: ஜப்பான் NSK தாங்கு உருளைகளுடன் கூடிய கார்ட்ரிட்ஜ் துல்லியமான ஸ்பிண்டில் அசெம்பிளி. 170மிமீ விட்டம் கொண்ட சுழல் மாதிரி A2-5. வேக வரம்பு 0-5000 RPM.

· வழிகாட்டிகள்: ஜப்பான் THK 30mm துல்லியமான நேரியல் உருளை வழிகாட்டிகள். X அச்சு 4 நிலையான தொகுதிகள், Z அச்சு 4 நீட்டிக்கப்பட்ட தொகுதிகள்.

· பந்து திருகுகள்: X மற்றும் Z அச்சுகள் இரண்டிற்கும் 10mm சுருதியுடன் கூடிய ஜப்பான் THK 32mm துல்லியமான பந்து திருகுகள்.

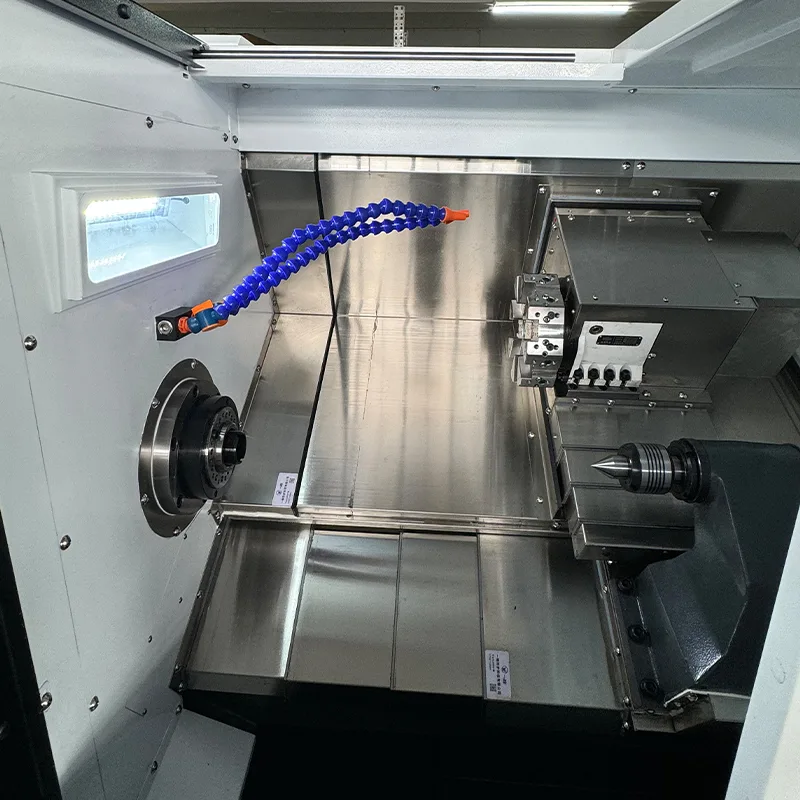

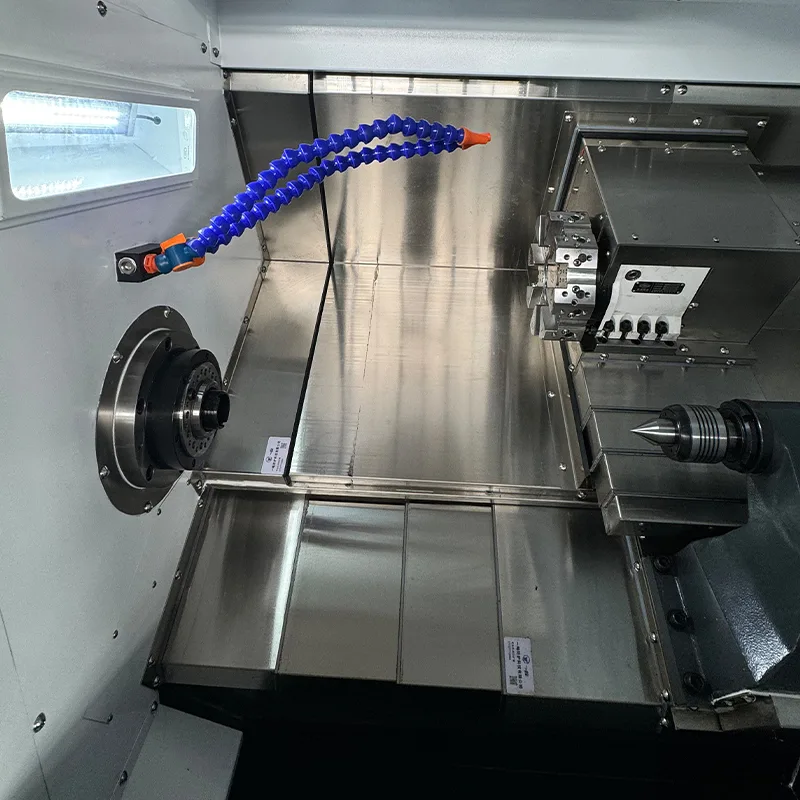

· கருவி: தானியங்கி கருவியை மாற்றுவதற்கான 63 சர்வோ கோபுரம்.

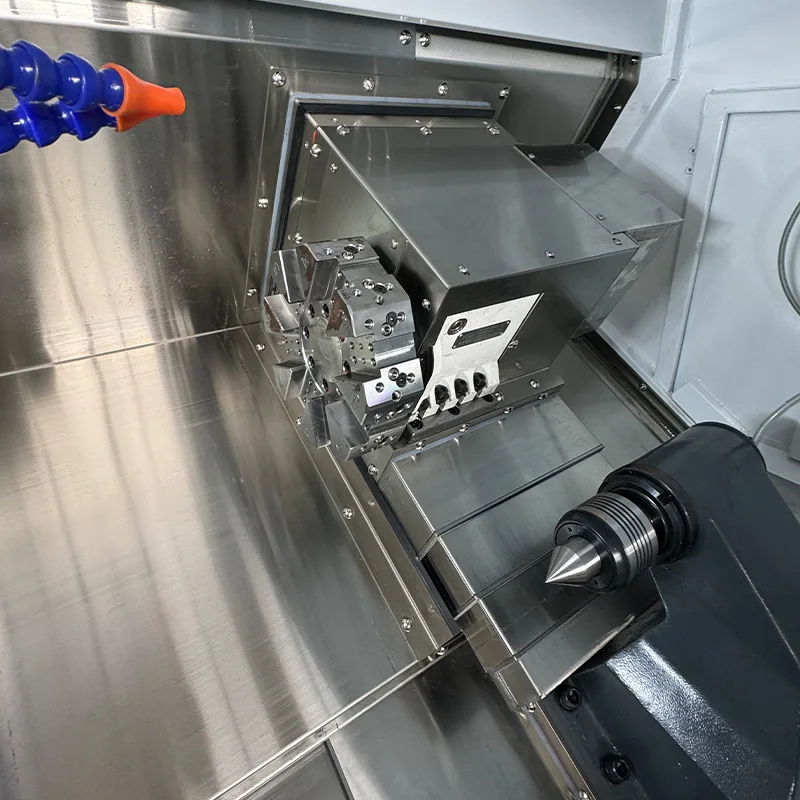

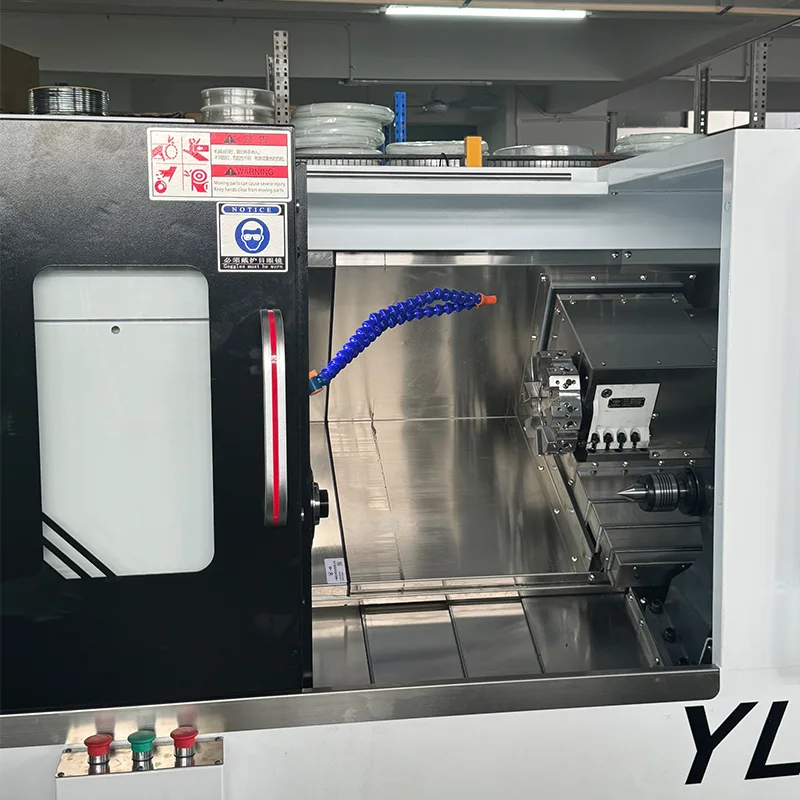

· டெயில்ஸ்டாக்: ஹைட்ராலிக் உந்துவிசையுடன் கூடிய நேரியல் வழிகாட்டி டெயில்ஸ்டாக். டெயில்ஸ்டாக் பயணம் 500 மிமீ. டெயில்ஸ்டாக் டேப்பர் MT4.

· மோட்டார் இணைப்புகள்: பெல்ட் டிரைவுடனான பிரதான மோட்டார், நேரடி இயக்கி கொண்ட எக்ஸ் மற்றும் இசட் மோட்டார்கள்.

ஆர்டர் தகவல்

பின்வரும் விலை மற்றும் ஆர்டர் விவரங்கள் சர்வோ டரட் மற்றும் டெயில்ஸ்டாக் கொண்ட ஸ்லான்ட் பெட் CNC லேத்துக்கு பொருந்தும்.

· தயாரிப்பு பெயர்: ஸ்லான்ட் பெட் CNC லேத் (டூல் டரட் வகை)

· மாதிரி: YL-45L

· கட்டண விதிமுறைகள்: 30% வைப்பு, ஏற்றுமதிக்கு முன் இருப்பு

· உத்தரவாதம்: உதிரிபாகங்களுக்கு 1 வருடம் (மனிதனால் உருவாக்கப்பட்ட சேதம் விலக்கப்பட்டுள்ளது)

· வரி: 13% VAT சேர்க்கப்பட்டுள்ளது

· சரக்கு: சேர்க்கப்பட்டுள்ளது

அடிக்கடி கேட்கப்படும் கேள்விகள்

இந்த சாய்ந்த படுக்கை CNC லேத்தின் கட்டுப்பாட்டு அமைப்பு என்ன?

சாய்வான படுக்கை CNC லேத் FANUC Oi-TF PLUS (5) CNC அமைப்பை FANUC சர்வோ மோட்டார்கள் மற்றும் X மற்றும் Z அச்சுகளுக்கான டிரைவ்களுடன் பயன்படுத்துகிறது.

இந்த இயந்திரத்தின் X மற்றும் Z அச்சு பயணங்கள் என்ன?

X அச்சு பயணம் 200 மிமீ, மற்றும் Z அச்சு பயணம் 460 மிமீ. சுழல் வேகம் மற்றும் சுழல் மோட்டார் சக்தி என்ன?

சுழல் வேக வரம்பு 0 முதல் 5000 ஆர்பிஎம் வரை உள்ளது, மேலும் ஸ்பிண்டில் மோட்டார் பவர் ஹுவாஹோங்கில் இருந்து 7.5KW ஆகும்.

இந்த இயந்திரத்தில் என்ன வகையான படுக்கை மற்றும் கருவிகள் உள்ளன?

இந்த இயந்திரம் 30 டிகிரி சாய்வான படுக்கையை கொண்டுள்ளது மற்றும் தானியங்கி கருவியை மாற்றுவதற்கு 63 சர்வோ கோபுரத்துடன் உள்ளது.

வழிகாட்டிகள் மற்றும் பந்து திருகுகள் விவரக்குறிப்புகள் என்ன?

X மற்றும் Z அச்சுகள் ஜப்பான் THK இலிருந்து 32mm துல்லியமான பந்து திருகுகள் மற்றும் 30mm துல்லியமான நேரியல் உருளை வழிகாட்டிகளைப் பயன்படுத்துகின்றன.

இந்த CNC லேத்தின் எடை மற்றும் பரிமாணங்கள் என்ன?

இயந்திரத்தின் பரிமாணங்கள் 1875×1021×1263மிமீ, மற்றும் எடை தோராயமாக 1.8 டன்கள்.

இயந்திரத்தில் என்ன வகையான டெயில்ஸ்டாக் உள்ளது?

இந்த இயந்திரம் ஹைட்ராலிக் உந்துவிசையுடன் கூடிய நேரியல் வழிகாட்டி டெயில்ஸ்டாக்கைக் கொண்டுள்ளது, டெயில்ஸ்டாக் பயணம் 500மிமீ மற்றும் டெயில்ஸ்டாக் டேப்பர் MT4 ஆகும்.
