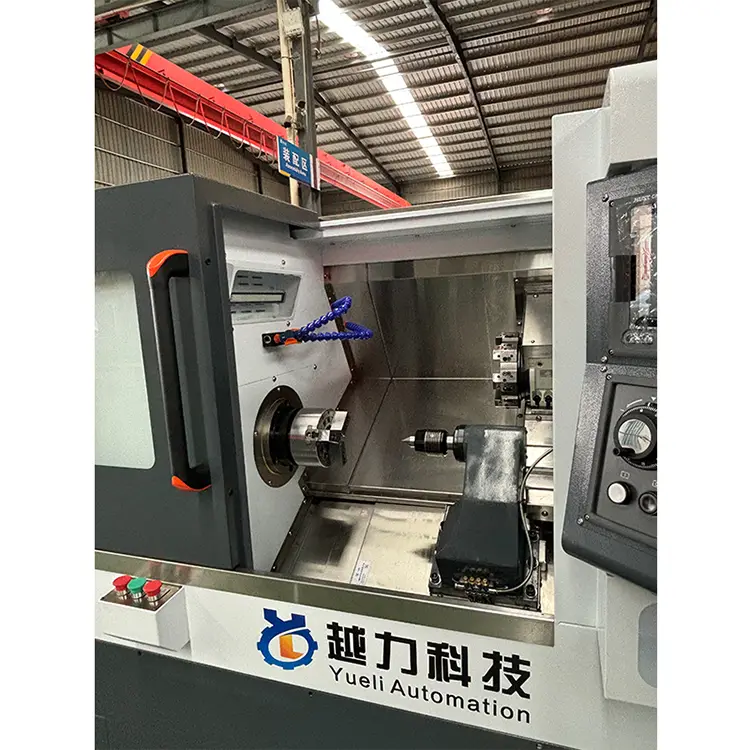

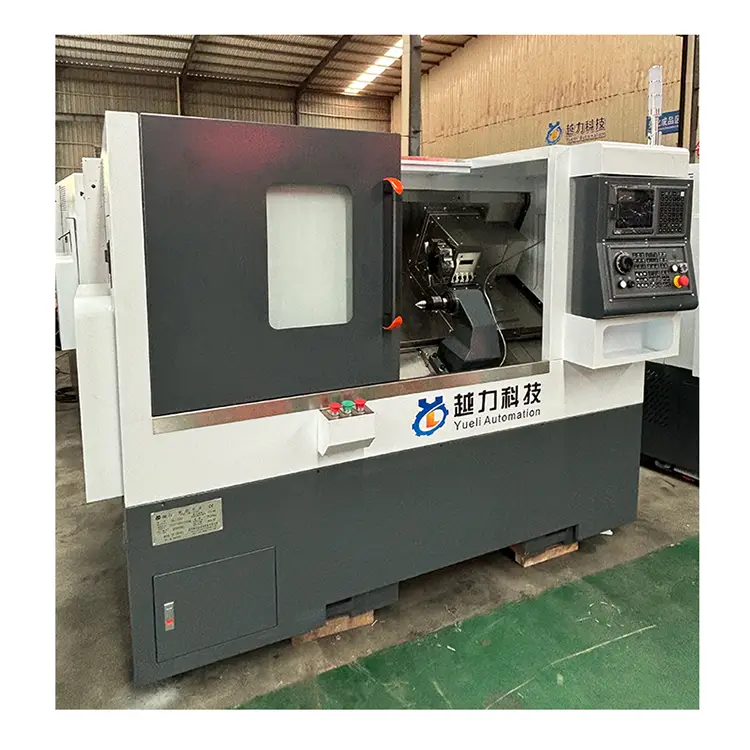

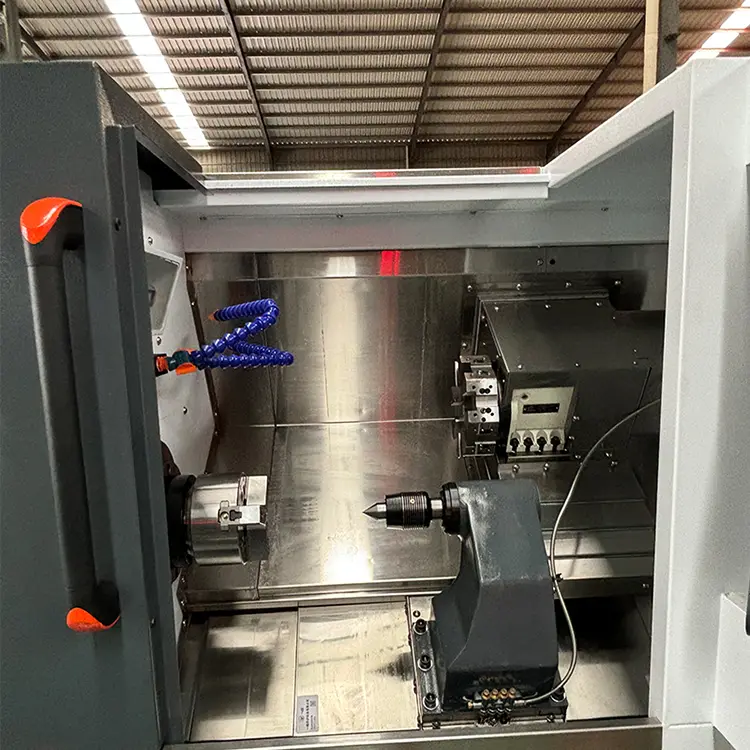

கருவி கோபுரம் வால்-மேல் சி.என்.சி லேத்

எச்.எல் -45 எல் டெயில் டாப் சி.என்.சி லேத்வரிசை எண்திட்டம்அலகுவிவரக்குறிப்புகள் (பரிமாணங்கள்)கருத்துக்கள்1இழுவை பலகை கவுண்டர்டாப்பின் அளவுமிமீ300*260 2இசட்-அச்சு பயணம்மிமீ460 3எக்ஸ்-அச்சு பயணம்மிமீ200 4அதிகபட்ச சுழற்சிமிமீ450 5பிரதான தண்டு மையத்திலிருந்து இழுவை தட்டின் அட்டவணை மேற்பரப்பு வரை தூரம்மி......

மாதிரி:YL-45L

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

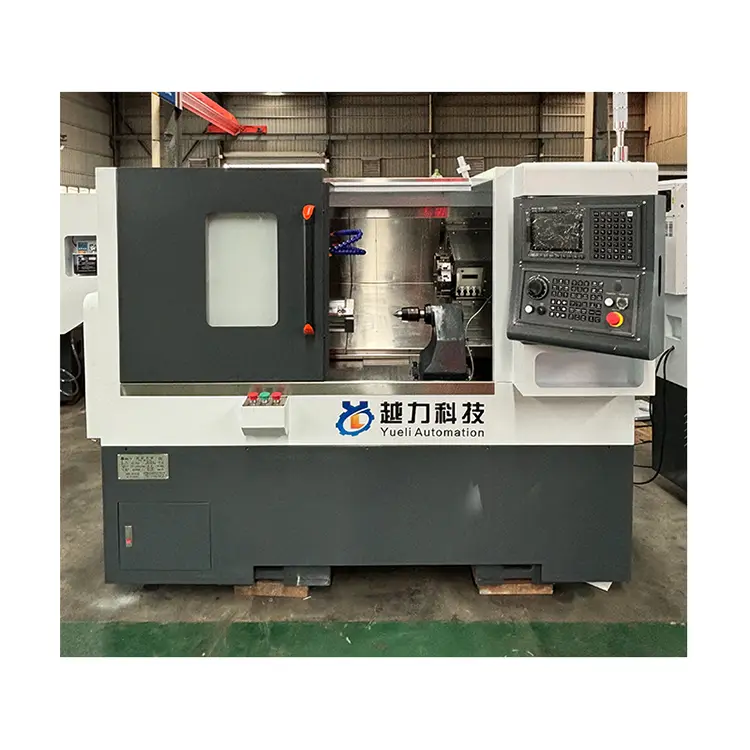

எச்.எல் -45 எல் டெயில் டாப் சி.என்.சி லேத்

வரிசை எண்	திட்டம்	அலகு	விவரக்குறிப்புகள் (பரிமாணங்கள்)	கருத்துக்கள்
1	இழுவை பலகை கவுண்டர்டாப்பின் அளவு	மிமீ	300*260
2	இசட்-அச்சு பயணம்	மிமீ	460
3	எக்ஸ்-அச்சு பயணம்	மிமீ	200
4	அதிகபட்ச சுழற்சி	மிமீ	450
5	பிரதான தண்டு மையத்திலிருந்து இழுவை தட்டின் அட்டவணை மேற்பரப்பு வரை தூரம்	மிமீ	63
6	தரையில் இருந்து பிரதான தண்டு மையத்திற்கு தூரம்	மிமீ	1050
7	அதிகபட்ச செயலாக்க நீளம்	மிமீ	380 (சக் உட்பட)	ACER LQ63/80-220-8T சர்வோ கோபுரத்தை உதாரணமாக எடுத்துக் கொள்ளுங்கள்
8	அதிகபட்ச திருப்புமுனை விட்டம்	மிமீ	375
9	சுழல் மாதிரி (சுழல் விட்டம்)	மிமீ	A2-5 (170)
10	சுழல் வேகம்	ஆர்.பி.எம்	0-5000
11	X.Z பந்து திருகு விவரக்குறிப்புகள்		3210/3210
12	எக்ஸ் வழிகாட்டி ரெயிலின் விவரக்குறிப்பு		30 உருளைகள்	4 ஸ்லைடர்-இயல்பானது
13	Z வழிகாட்டி ரயில் விவரக்குறிப்பு		30 உருளைகள்	4 ஸ்லைடர்-வழக்கமான நீளம்
14	பிரதான X.Z மோட்டரின் இணைப்பு முறை		ஒத்திசைவு டேப் / நேரடி இணைப்பு / நேரடி இணைப்பு
15	X.Z மோட்டார் ஃபிளாஞ்ச்/நிறுத்தம்	மிமீ	130/110

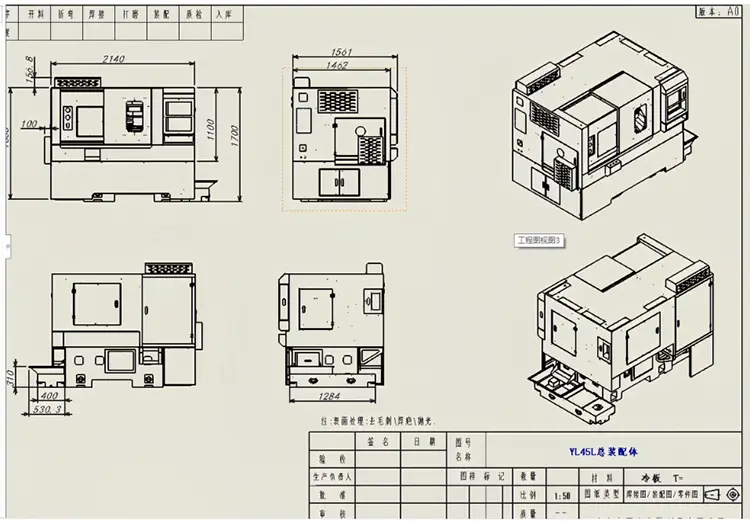

16	ஒளியியல் இயந்திர பரிமாணங்கள் (நீளம், அகலம், உயரம்)	மிமீ	187510211263
17	எடை	டன்	சுமார் 1.8t	உள் மற்றும் வெளிப்புற கவர் கருவி கோபுர சுழல் இல்லை
18	கத்தி ஏற்றுதல் முறை		63 சர்வோ கோபுரம்

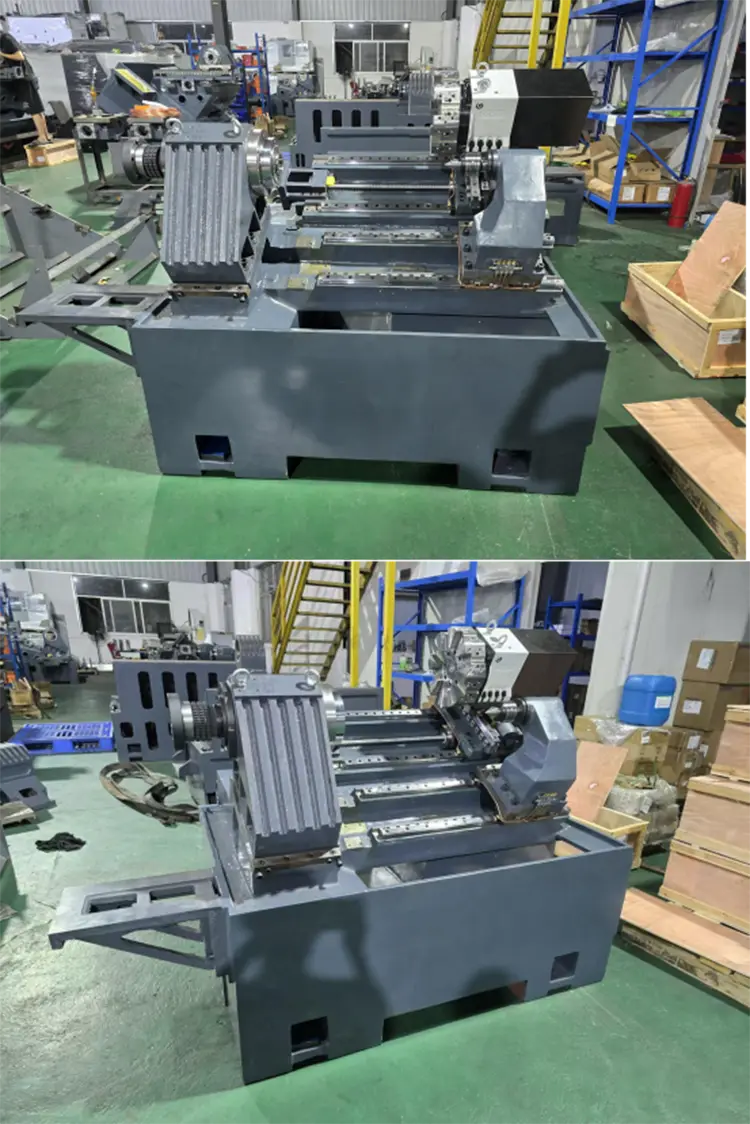

19	படுக்கையின் வடிவம் மற்றும் சாய்வு		படுக்கை 30 டிகிரியில் சாய்ந்தது

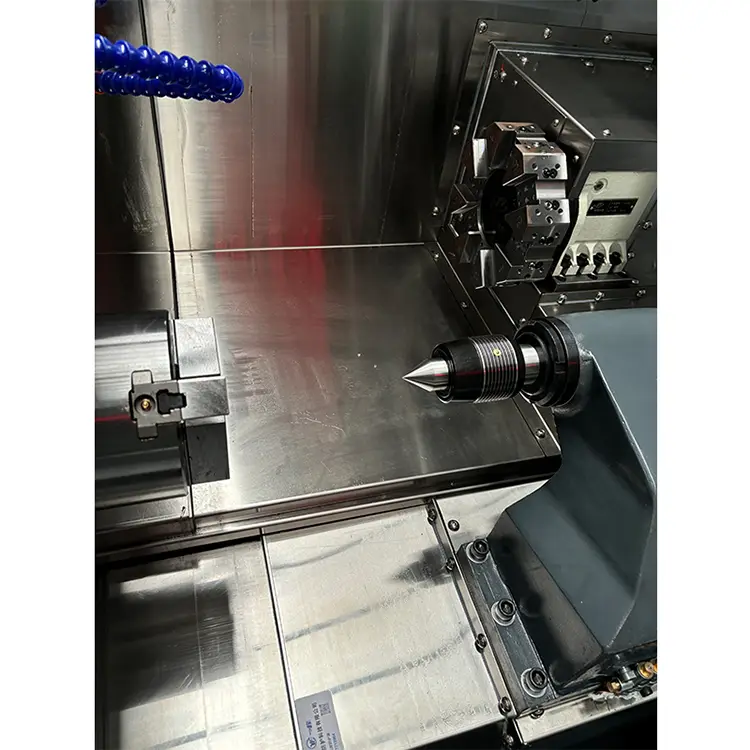

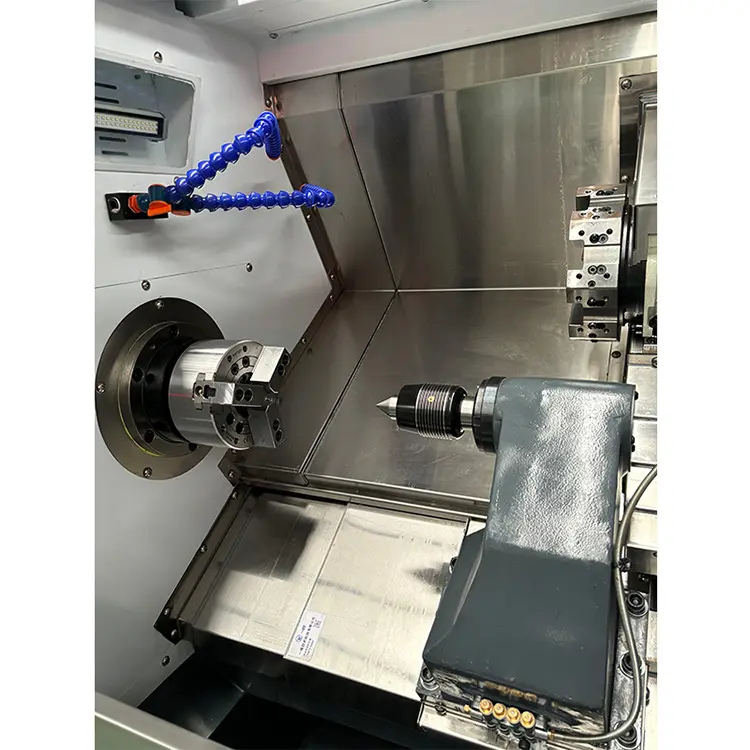

20	வால்சீட்		கம்பி தடி வால் இருக்கை
21	டெயில்ஸீட் உந்துவிசை முறை		ஹைட்ராலிக் தீவனம்
22	வால் இருக்கை பயணம்		500
23	வால்-மேல் மாதிரி		மோஸி 4

மாதிரி உள்ளமைவு
ஒரு பகுதியின் பெயர்	தோற்றம்/விவரக்குறிப்பு இடம்	ஒரு பகுதியின் பெயர்	தோற்றம்/விவரக்குறிப்பு இடம்
எண் கட்டுப்பாட்டு அமைப்பு	Fanucoi-tfplus (5)	எக்ஸ் மற்றும் இசட் அச்சு சர்வோ மோட்டார் + டிரைவ்	Fanucoi
32 துல்லிய பந்து திருகு	ஜப்பான் thk	பிரதான தண்டு மோட்டார்	ஹுவாரோங் 7.5 கிலோவாட்
30 துல்லியமான நேரியல் ரோலர் ரயில்	ஜப்பான் thk	ஹைட்ராலிக் ரோட்டரி சிலிண்டர்	தைவான்
குழாய் துல்லியம் சுழல் சட்டசபை	என்.எஸ்.கே தாங்கி, ஜப்பான்	குளிரூட்டும்	750W
ஹைட்ராலிக் அழுத்தம் நிலையம்	தைவான்	சக்தி தலை	3 பணிநிலையங்கள் 11.4 என்
சீரற்ற பின் இணைப்பு
ஒரு பகுதியின் பெயர்	மாதிரி/விவரக்குறிப்பு	ஒரு பகுதியின் பெயர்	மாதிரி/விவரக்குறிப்பு

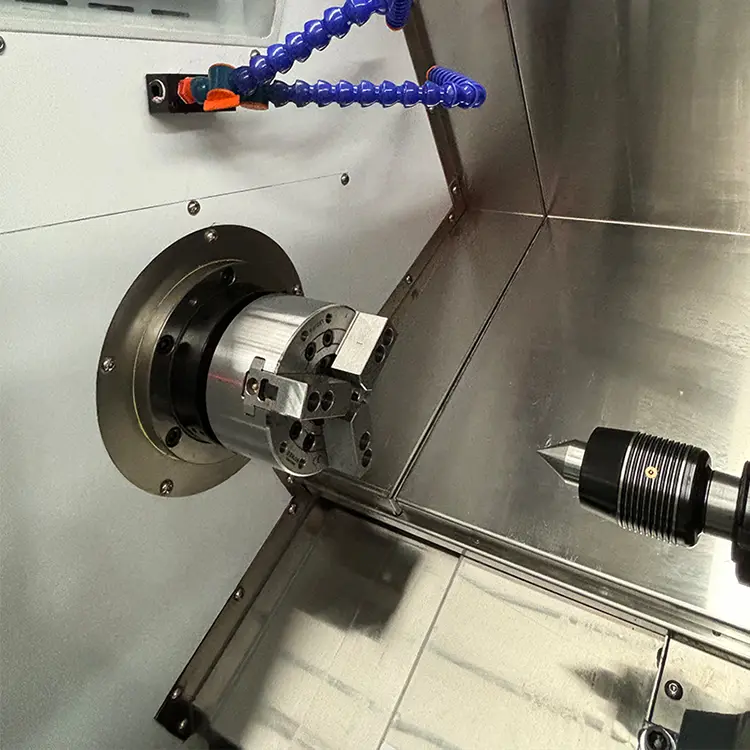

மீள் கவ்வியில் (வைத்திருக்கும் பொருட்களுக்கு)	1 (சீரற்ற)	கார் கருவி வைத்திருப்பவர், துளையிடும் கருவி வைத்திருப்பவர்	கார் கருவி வைத்திருப்பவர் 3, இரண்டு துரப்பண கருவி வைத்திருப்பவர்கள்
துரப்பணக் குழாய்	ER20A இரண்டு நீண்ட தண்டுகளைக் கொண்டுள்ளது	ஆலன் விசை	1 செட்
