தயாரிப்பு விளக்கம்

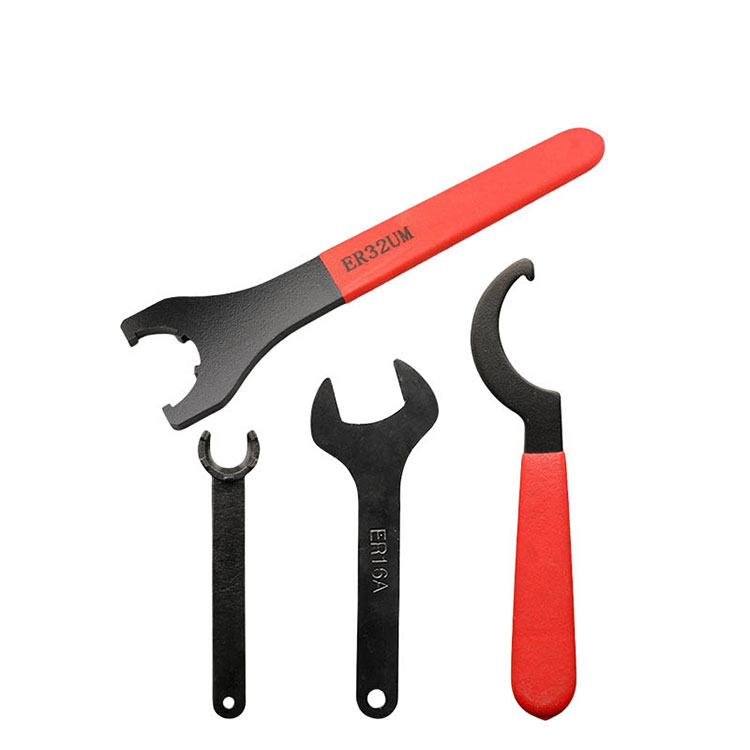

CNC வலுவான ER குறடு

கடி துல்லியமான விவரக்குறிப்புகள் ஸ்லிப் இல்லாத வடிவமைப்பை முடிக்கின்றன

ER எண் கட்டுப்பாட்டு குறடு

பிராண்ட்	யூ லி தொழில்நுட்பம்	தோற்றம் இடம்	சீனா

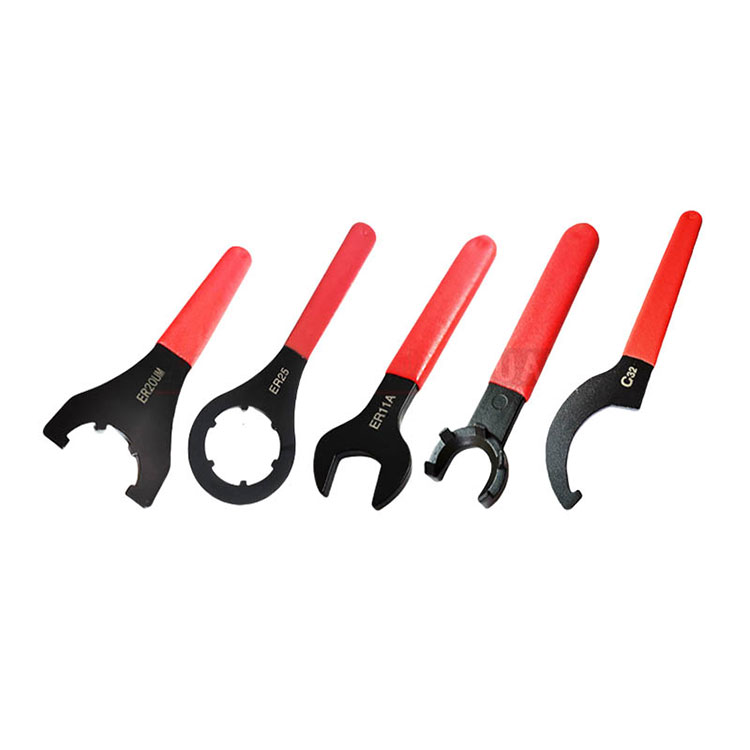

பிராண்ட் பெயர்	ER குறடு	இனங்கள்	M வகை, UM வகை, பிறை வகை, A வகை, 0 வகை
பொருள்	உயர்தர எஃகு 20CRMOTI	விவரக்குறிப்பு	பல்வேறு

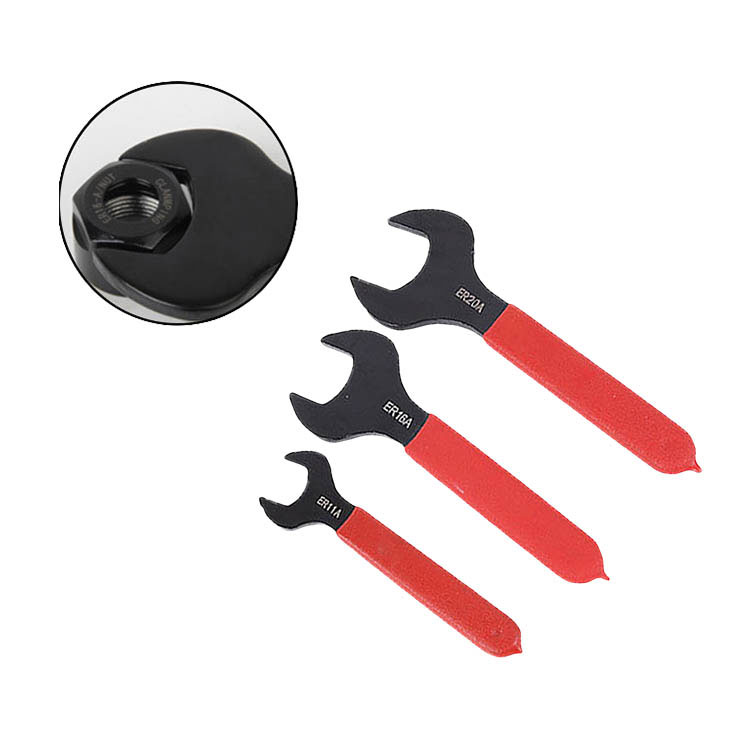

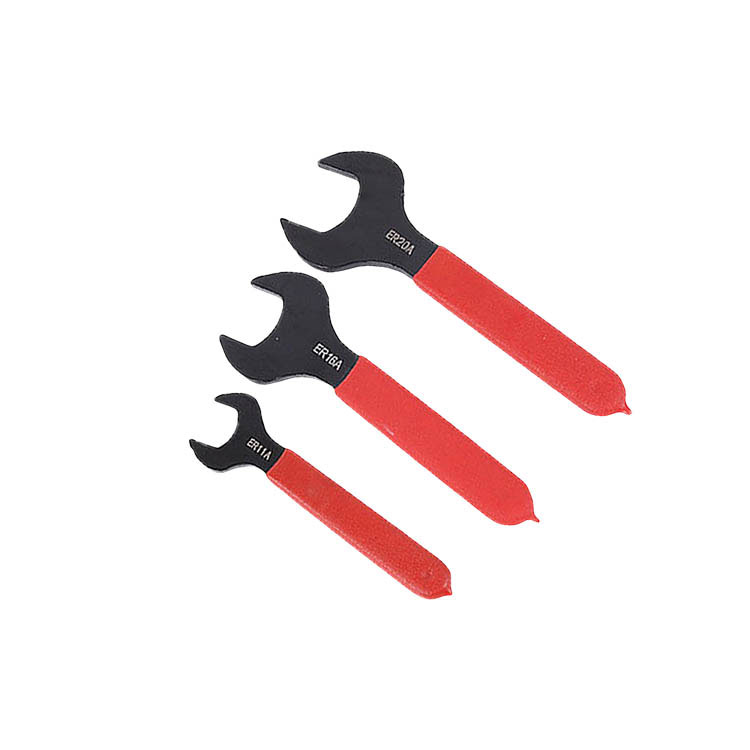

ER வேலைப்பாடு இயந்திரம் வகை A குறடு

பெயர் வகை ER-A குறடு

வார்ப்பிரும்பு செய்யப்பட்ட பொருள்

மாடல் ER11/ER16/ER20

முக்கிய அம்சங்கள்: ER குறடு; வெப்ப சிகிச்சை கடினத்தன்மை: 45-48HRC clamping nut நேரடியாக இறுக்க, உயர் எஃகு. ஒரு வகை M வகை வேறுபாடு, வேலைப்பாடு இயந்திரம், கம்ப்யூட்டர் காங், சுழல் இயந்திரம், நீட்டிப்பு கம்பியை இறுக்கும் நட்டு சுழற்சிக்கு வசதியானது

கருவி கைப்பிடி, கருவிப்பட்டி மற்றும் ER வகை (அலகு MM) நீட்டிப்புப் பட்டை ஆகியவற்றை நட்டு அகற்றுவதற்கு இது பொருத்தமானது.

ஏ-குறடு	A	B	C	L	பொருந்தும் நட்டு
ER11A	17.3	35.7	11.7	116	ER11-A
ER16A	25.3	53.3	17.3	145.5	ER16-A
ER20A	30.3	61.3	18	165	ER20-A

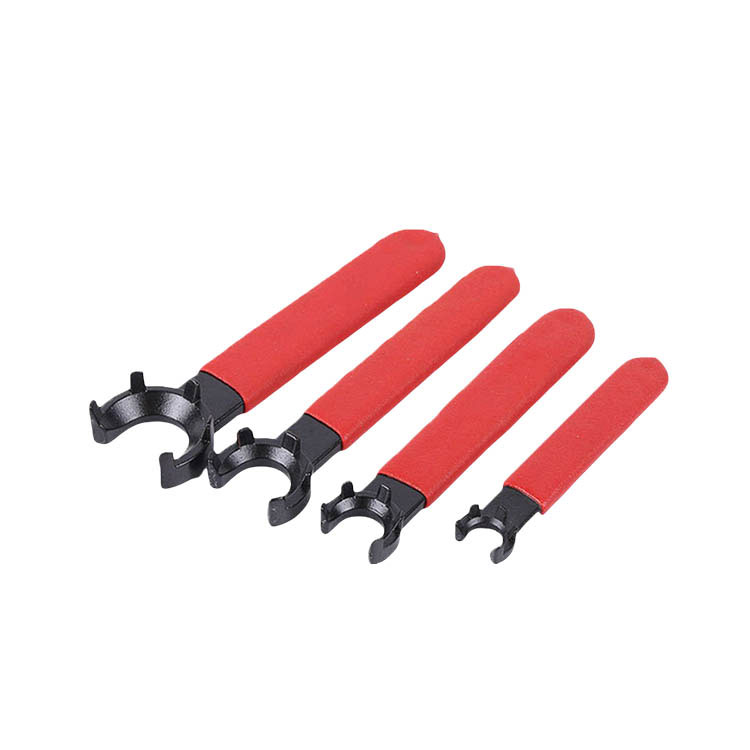

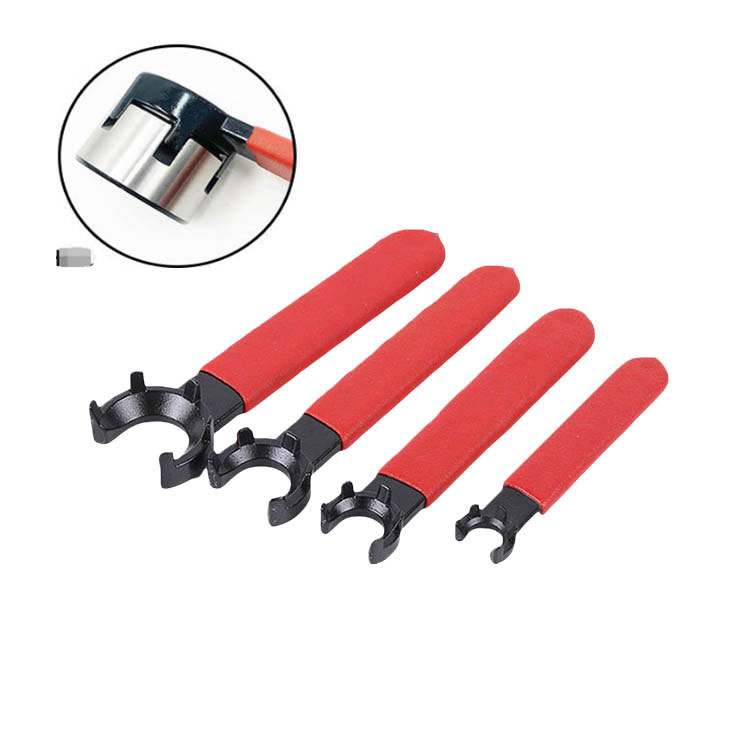

ER வேலைப்பாடு இயந்திரம் M குறடு

முக்கிய அம்சங்கள்: ER குறடு; வெப்ப சிகிச்சை கடினத்தன்மை: 45-48HRC clamping nut நேரடியாக இறுக்க, உயர் எஃகு. ஒரு வகை M வகை வேறுபாடு, வேலைப்பாடு இயந்திரம், கம்ப்யூட்டர் காங், சுழல் இயந்திரம், நீட்டிப்பு கம்பியை இறுக்கும் நட்டு சுழற்சிக்கு வசதியானது

பெயர்: ER-M வகை குறடு

பொருள்: வார்ப்பு எஃகு

மாதிரி: ER8/ER11/ER16/ER20

கருவி கைப்பிடி, கருவிப்பட்டி மற்றும் ER வகை (அலகு MM) நீட்டிப்புப் பட்டை ஆகியவற்றை நட்டு அகற்றுவதற்கு இது பொருத்தமானது.

எம் குறடு	A	B	L	பொருந்தும் நட்டு
ER8	13	9.4	77.5	ER8-M
ER11	17	12	96.5	ER11-M
ER16	24	12	119	ER16-M
ER20	29	12	132	ER20-M

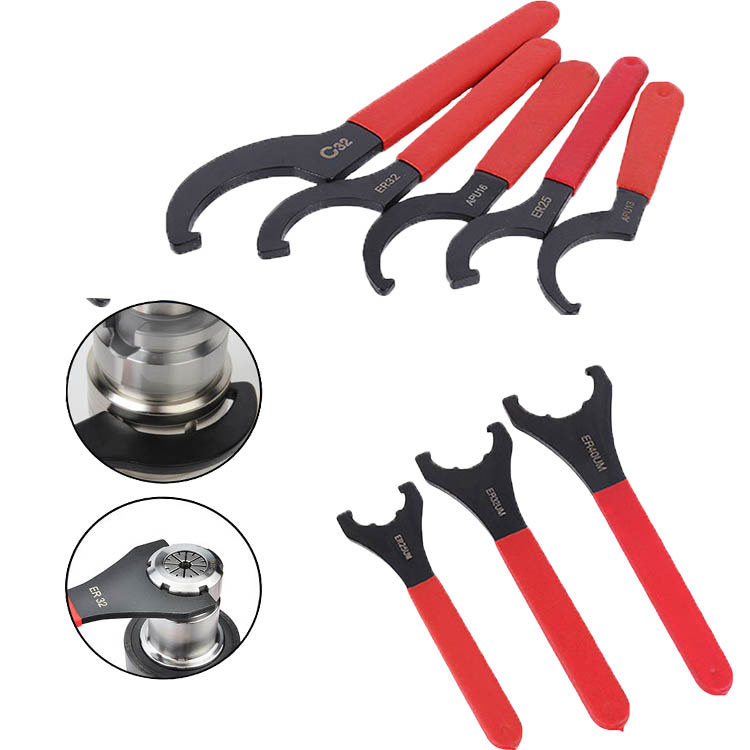

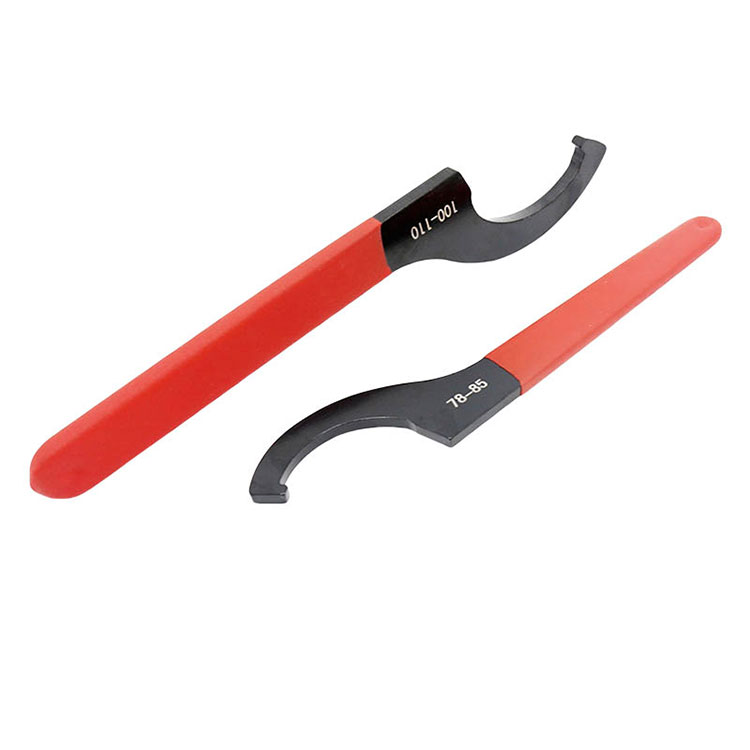

ER வேலைப்பாடு இயந்திரம் UM, C வகை குறடு

முக்கிய அம்சங்கள்: ER குறடு; வெப்ப சிகிச்சை கடினத்தன்மை: 45-48HRC clamping nut நேரடியாக இறுக்க, உயர் எஃகு. UM வகை C வகை வேறுபாடு, வேலைப்பாடு இயந்திரம், கணினி காங், சுழல் இயந்திரம், நீட்டிப்பு கம்பி கிளாம்பிங் நட்டு சுழற்சிக்கு வசதியானது

பெயர்: ER-UM, C-வகை குறடு

பொருள்: வார்ப்பு எஃகு

மாடல்: ER25/ER32/ER40

கருவி கைப்பிடி, கருவிப்பட்டி மற்றும் ER வகை (அலகு MM) நீட்டிப்புப் பட்டை ஆகியவற்றை நட்டு அகற்றுவதற்கு இது பொருத்தமானது.

UM குறடு	A	B	C	L	பொருந்தும் நட்டு
ER25	37.4	64.6	29.6
ER32	45.4	73	31
ER40	57.3	86.8	35

கருவி கைப்பிடி, கருவிப்பட்டி மற்றும் ER வகை (அலகு MM) நீட்டிப்புப் பட்டை ஆகியவற்றை நட்டு அகற்றுவதற்கு இது பொருத்தமானது.

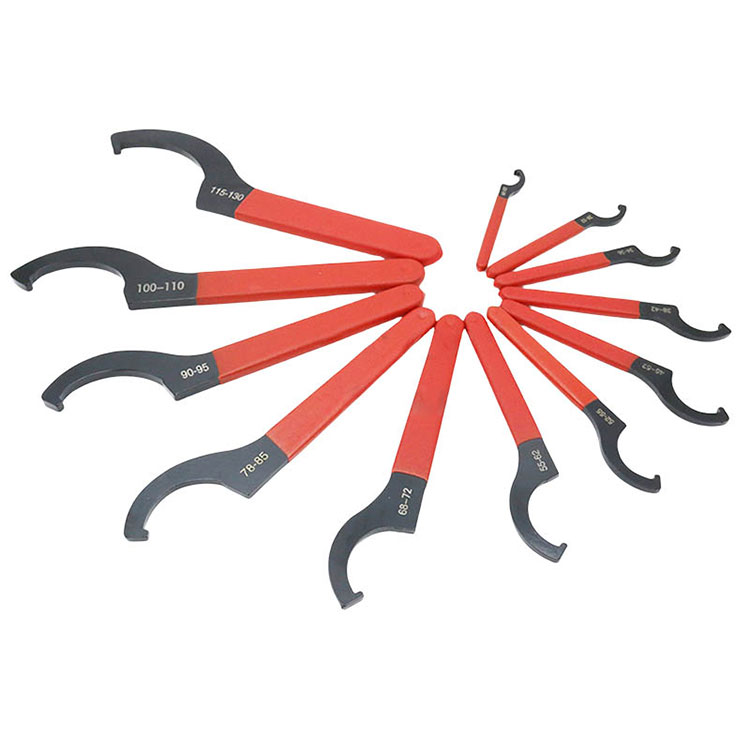

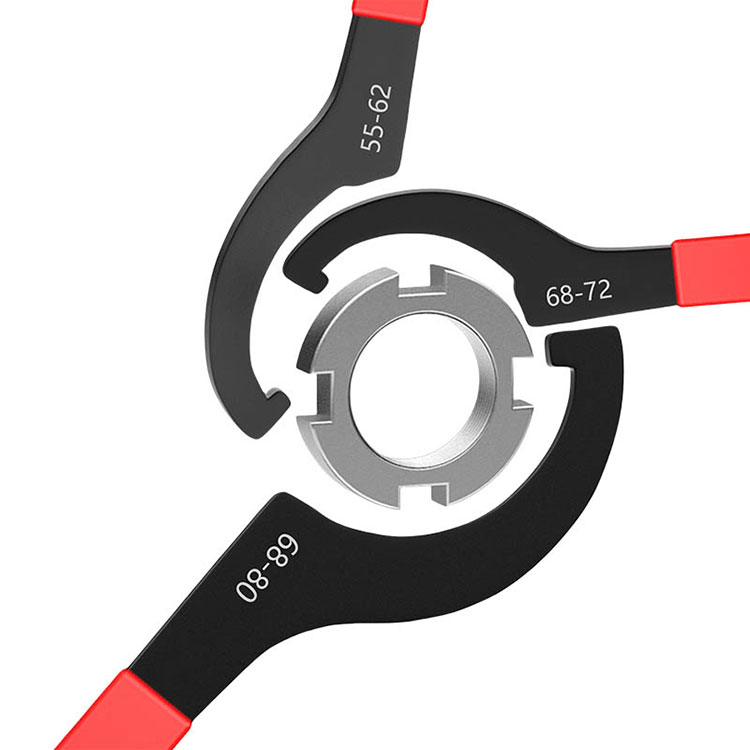

வகை சி குறடு	A	B	L	பொருந்தும் நட்டு
APU13	4.3	25.5	173	ER32-B
APU16	4.7	27.5	190	SK16
C32	4.7	28.2	258	C32 சக்திவாய்ந்த கருவி கைப்பிடி
C42	4.7	75	280	C42 சக்திவாய்ந்த கருவி கைப்பிடி

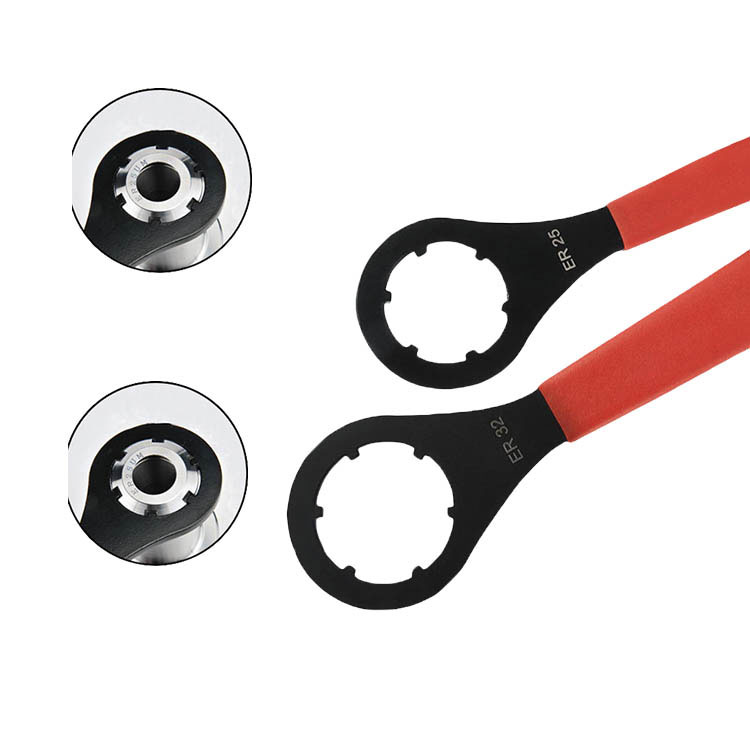

ER வேலைப்பாடு இயந்திரம் O-குறடு

முக்கிய அம்சங்கள்: ER குறடு; வெப்ப சிகிச்சை கடினத்தன்மை: 45-48HRC clamping nut நேரடியாக இறுக்க, உயர் எஃகு. வகை 0 வேறுபாடு, வேலைப்பாடு இயந்திரம், கம்ப்யூட்டர் காங், சுழல் இயந்திரம், நீட்டிப்பு ராட் கிளாம்பிங் நட்டு சுழற்சிக்கு வசதியானது

பெயர்: ER-O வகை குறடு

பொருள்: வார்ப்பு எஃகு

மாடல்: ER16 ER20 / ER25 / ER32 / ER40

கருவி கைப்பிடி, கருவிப்பட்டி மற்றும் ER வகை (அலகு MM) நீட்டிப்புப் பட்டை ஆகியவற்றை நட்டு அகற்றுவதற்கு இது பொருத்தமானது.

0 குறடு வகை	A	C	L	பொருந்தும் நட்டு
ER16	55	32.5	200	ER16-0
ER20	58	36	210	ER20-0
ER25	63.5	43	245	ER25-0
ER32	72	51	280	ER32-0
ER40	86	63.5	292	ER40-0
