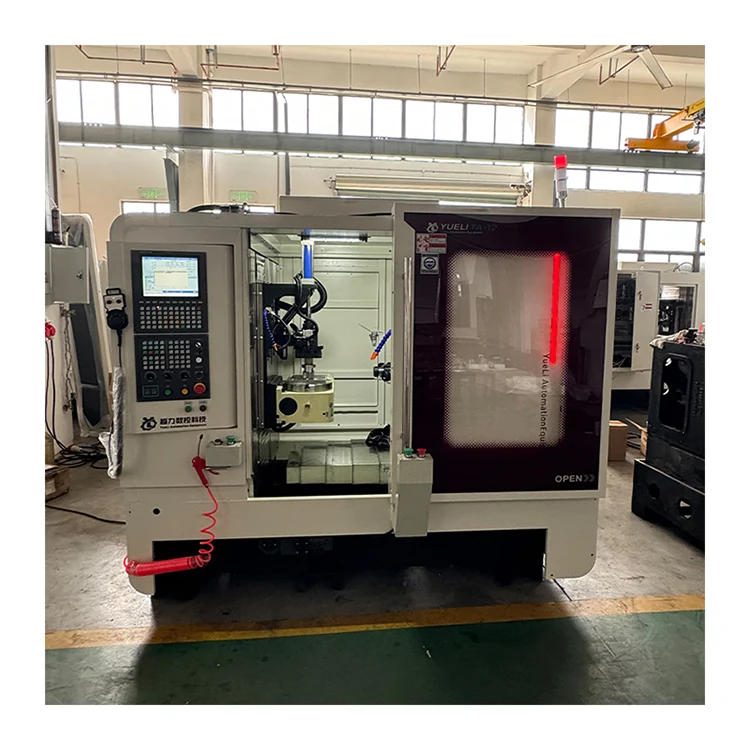

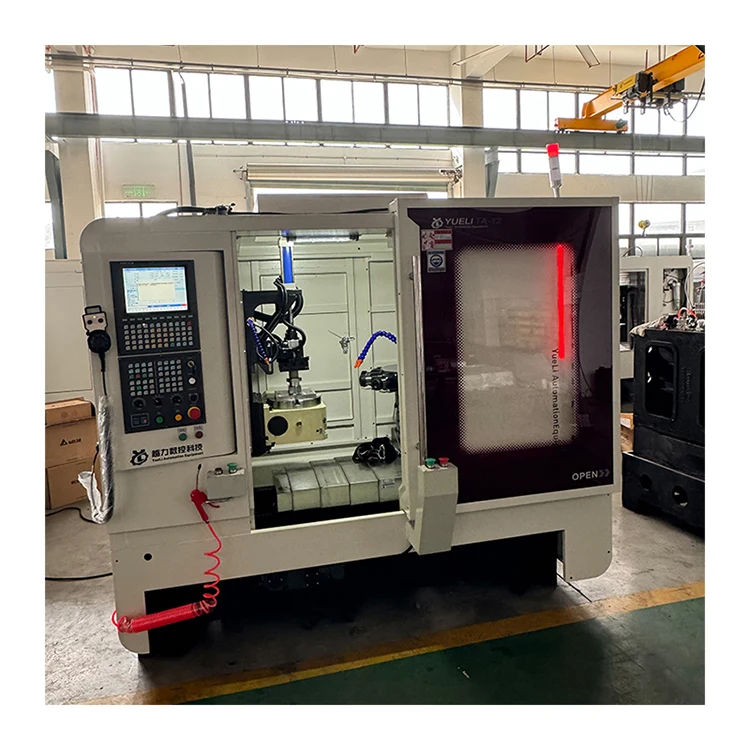

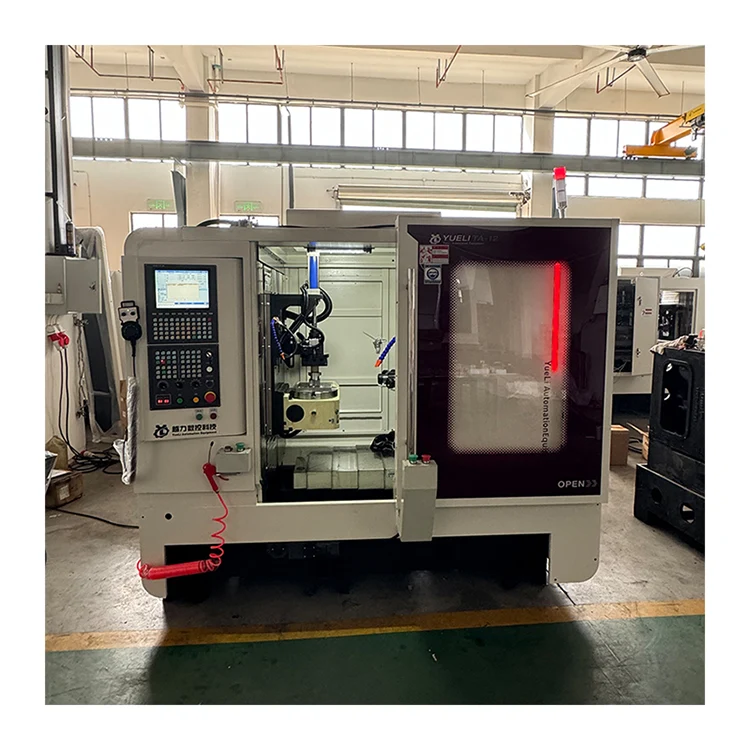

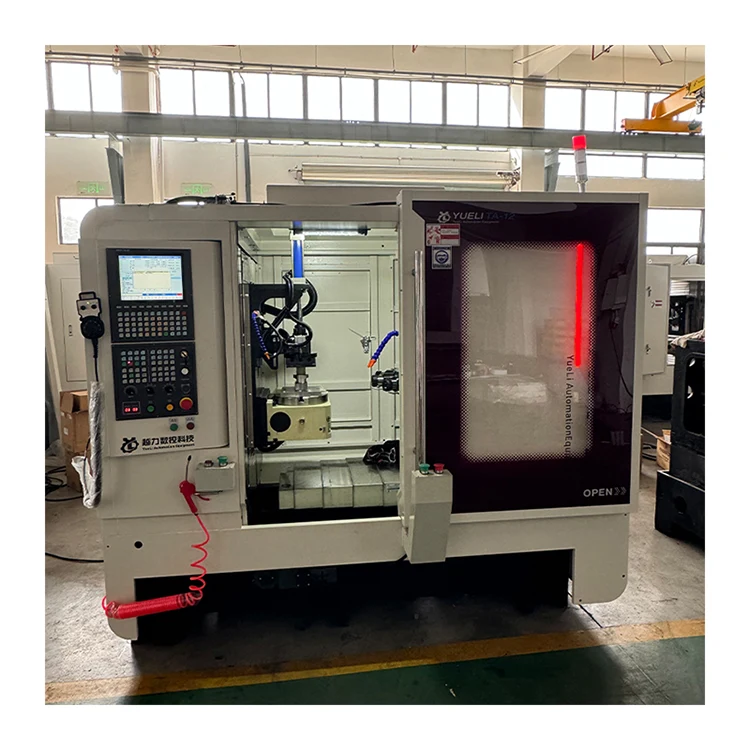

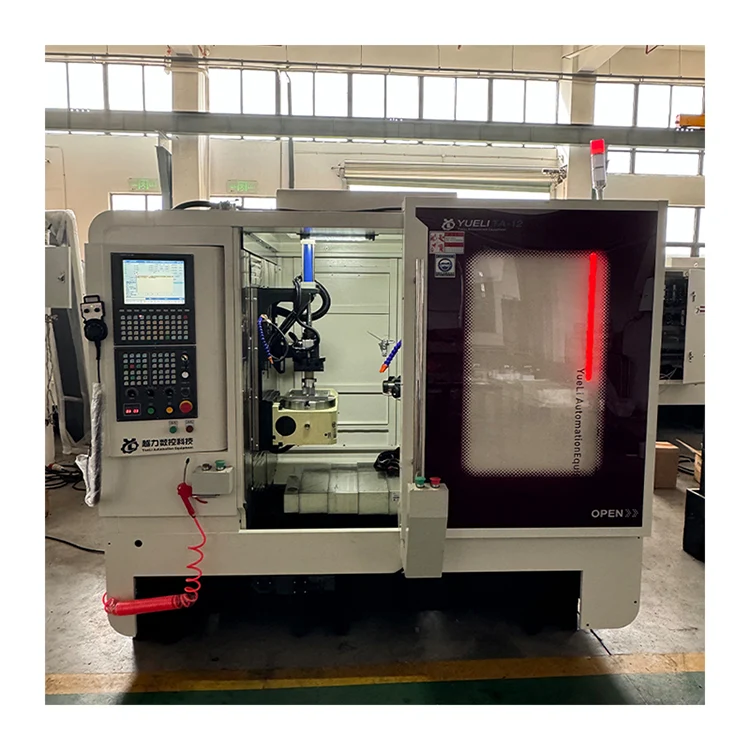

கிடைமட்ட 12-சுழல் CNC டரட் மெஷின்

Horizontal 12-Spindle CNC Turret Machine (உள் மாடல் TA-12) Quanzhou Yueli Automation Equipment Co. Ltd ஆல் தயாரிக்கப்பட்டது. இது பெரிய மற்றும் நடுத்தர அளவிலான தொகுதிகளை உற்பத்தி செய்வதற்கும் செயலாக்குவதற்கும் ஏற்றது. இயந்திரம் மென்மையான மற்றும் தாராளமான தோற்றம், எளிமையான மற்றும் உள்ளுணர்வு செயல்பாடு மற்றும் வசதியான சரிசெய்தல் ஆகியவற்றைக் கொண்டுள்ளது. CNC கட்டுப்பாட்டுடன், இது அதிக ஆட்டோமேஷன், நல்ல நம்பகத்தன்மை மற்றும் குறைக்கப்பட்ட உழைப்பு தீவிரத்தை வழங்குகிறது, ஒரு நபர் பல இயந்திரங்களை இயக்கவும் நிர்வகிக்கவும் உதவுகிறது. இந்த தயாரிப்பு ஒரு சிறந்த உயர் திறன் கொண்ட மாசு எதிர்ப்பு செயலாக்க கருவியாகும்.

தயாரிப்பு அறிமுகம்

கிடைமட்ட 12-சுழல் CNC Turret Machine பெரிய மற்றும் நடுத்தர அளவிலான தொகுதிகளை உற்பத்தி செய்வதற்கும் செயலாக்குவதற்கும் ஏற்றது. இயந்திரத்தின் தோற்றம் மென்மையானது மற்றும் தாராளமானது, செயல்பாடு எளிமையானது மற்றும் உள்ளுணர்வு, மற்றும் சரிசெய்தல் வசதியானது. CNC கட்டுப்பாடு ஏற்றுக்கொள்ளப்பட்டது, ஆட்டோமேஷன் அளவு அதிகமாக உள்ளது, நம்பகத்தன்மை நன்றாக உள்ளது, ஆபரேட்டரின் உழைப்பு தீவிரம் குறைக்கப்படுகிறது, மேலும் ஒரு நபர் மற்றும் பல இயந்திரங்களின் செயல்பாடு மற்றும் நிர்வாகத்தை உணர முடியும்.

தொழில்நுட்ப கட்டமைப்பு அளவுருக்கள்

பின்வரும் கூறுகள் மற்றும் விவரக்குறிப்புகள் கிடைமட்ட 12-சுழல் CNC டரட் மெஷினுக்குப் பொருந்தும்.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

பின்வரும் தொழில்நுட்ப அளவுருக்கள் கிடைமட்ட 12-சுழல் CNC டரட் மெஷினுக்குப் பொருந்தும்.

இயந்திர அமைப்பு மற்றும் செயல்திறன்

கிடைமட்ட 12-சுழல் CNC டரட் மெஷின் பின்வரும் கட்டமைப்பு மற்றும் செயல்திறன் அம்சங்களைக் கொண்டுள்ளது.

· எளிய எந்திர மையம். சோலனாய்டு வால்வு அல்லது சிலிண்டர் செயலிழப்பு காரணமாக குழாய் அல்லது கருவிக்கு சேதம் ஏற்படுவதைத் தவிர்க்க, தைவான் ஹஸ்ட் கட்டுப்பாட்டு அமைப்பைக் கண்டறிதல் செயல்பாடுடன் நிரல் கட்டுப்பாடு பயன்படுத்துகிறது. எளிதான செயல்பாட்டிற்கான மனித-இயந்திர நட்பு உரையாடல்.

· பெரிய மற்றும் நடுத்தர தொகுதி பாகங்கள் செயலாக்கத்திற்கு ஏற்றது. ஒரு முறை கிளாம்பிங் முடிந்தது. உயர் செயல்திறன் மற்றும் நல்ல துல்லியம்.

· தட்டுதல் பொறிமுறையானது லீட் ஸ்க்ரூ டிரைவை மாற்ற வேண்டிய அவசியமில்லை. பிட்ச் நிலையானது. சொந்த அதிர்வெண் மாற்றத்துடன் கூடிய பெய்ஜிங் CTB பிரதான சர்வோ மோட்டார் நூல் மேற்பரப்பு கடினத்தன்மையை மேம்படுத்துகிறது மற்றும் துல்லியத்தை உறுதி செய்கிறது.

· சுதந்திரமான ஆராய்ச்சி மற்றும் பவர் ஹெட் கூறுகளின் மேம்பாடு. துல்லியமான அரைத்தல். நல்ல உடைகள் எதிர்ப்பு. நீண்ட சேவை வாழ்க்கை.

· Hust CNC அமைப்பு தேவைகளுக்கு ஏற்ப ஊட்ட வேகத்தை அமைக்க அனுமதிக்கிறது. நீண்ட கால பயன்பாட்டிற்குப் பிறகு, முன்னணி திருகு தேய்ந்து, கணினி கருவி இழப்பீட்டு செயல்பாட்டைக் கொண்டுள்ளது.

· ஒவ்வொரு மோட்டார் பொருத்தப்பட்ட ஸ்லைடிங் மேற்பரப்பிலும் இயந்திரக் கருவியின் சேவை ஆயுளை உறுதிப்படுத்த, மையப்படுத்தப்பட்ட தானியங்கி உயவு சாதனத்தைப் பயன்படுத்துகிறது.

· சர்வோ மோட்டார் மூலம் இயக்கப்படும் ஸ்லைடிங் டேபிள் இயக்கம். பல ஆயங்களை டிஜிட்டல் முறையில் அமைக்கலாம். உயர் நிலைப்படுத்தல் துல்லியம். குறைந்த அதிர்வு. விரைவான பதில்.

· செயலாக்கத்தின் போது, ​​தொடுதிரையில் பணிப்பகுதி நிலை காட்டப்படும். தவறுகளுக்கான அலாரம் செயல்பாடு.

· முழுமையான பாதுகாப்பு தனிப்பட்ட பாதுகாப்பை உறுதிசெய்து செயலாக்க சூழலை மேம்படுத்துகிறது.

முக்கிய கட்டமைப்பு கூறுகள்

கிடைமட்ட 12-சுழல் CNC டரட் மெஷின் பின்வரும் முக்கிய கட்டமைப்பு கூறுகளைக் கொண்டுள்ளது.

· நெடுவரிசை: 1 தொகுப்பு

· 4வது அச்சு: 1 தொகுப்பு

· அடிப்படை: 1 தொகுப்பு

· மின்னணு அமைப்பு: 1 தொகுப்பு

· ஹைட்ராலிக் வைஸ்: 1 தொகுப்பு

· சிப் அகற்றுதல் அமைப்பு: 1 தொகுப்பு

மின் அமைப்பு

கிடைமட்ட 12-சுழல் CNC டரட் மெஷின் பின்வரும் மின் கூறுகளைப் பயன்படுத்துகிறது.

· சோலனாய்டு வால்வு: தைவான் ஏர்டிஏசி. நல்ல நிலைப்புத்தன்மை. காற்றழுத்தம் 0.5MPa க்கும் குறைவாக இருக்கக்கூடாது.

· ஏசி தொடர்பாளர்: ஷ்னீடர். நல்ல நிலைப்புத்தன்மை.

· ரிலே: ஓம்ரான். நல்ல நிலைப்புத்தன்மை.

உயவு அமைப்பு

கிடைமட்ட 12-சுழல் CNC டரட் மெஷினின் ஒவ்வொரு பவர் ஹெட்டும் வெண்ணெய் மூலம் லூப்ரிகேட் செய்யப்படுகிறது, இது பயன்படுத்துவதற்கும் இயக்குவதற்கும் எளிதானது, மசகு மேற்பரப்பின் சேவை ஆயுளை உறுதி செய்கிறது.

நிலையான பாகங்கள் மற்றும் ஆவணங்கள்

கிடைமட்ட 12-சுழல் CNC டரட் மெஷின் பின்வரும் பாகங்கள் மற்றும் ஆவணங்களுடன் வருகிறது.

· கருவிப்பெட்டி உள்ளடக்கியது: இரட்டை முனை குறடு 17-19, அறுகோண குறடு 1.5-10 (1 தொகுப்பு).

· ரேண்டம் ஆவணங்கள்: கணினி விவரக்குறிப்பு, செயல்பாட்டு கையேடு, இயக்கி அறிவுறுத்தல் (ஒவ்வொன்றும் 1 நகல்).

அடிக்கடி கேட்கப்படும் கேள்விகள்

சுழல் இடைமுகம் மற்றும் அதிகபட்ச துளையிடும் திறன் என்ன?

சுழல் இடைமுகம் ER40 ஆகும். துளைகள் வழியாக தாமிரத்திற்கு அதிகபட்ச துளையிடல் விட்டம் 60 மிமீ, மற்றும் செம்புக்கு அதிகபட்ச தட்டுதல் விட்டம் M50×3 மிமீ ஆகும்.

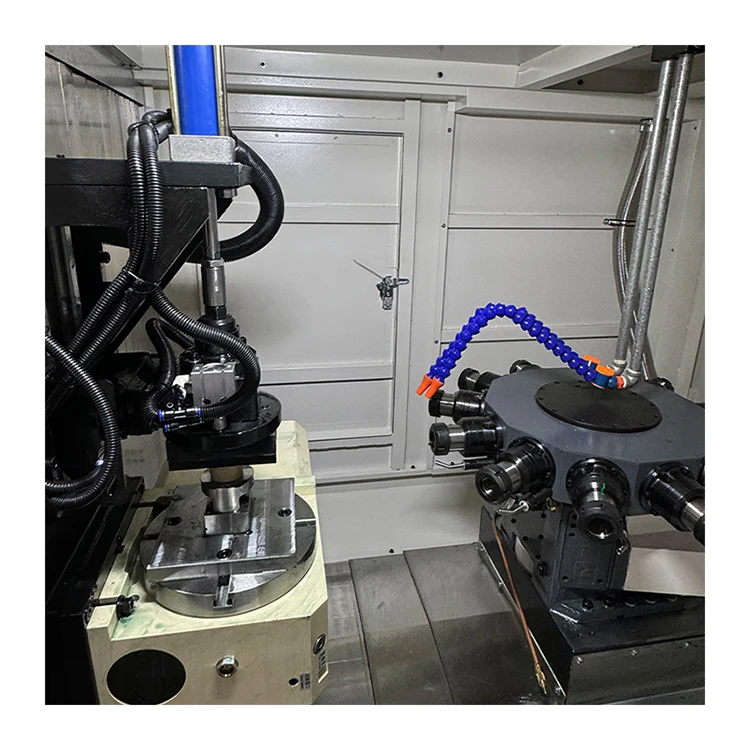

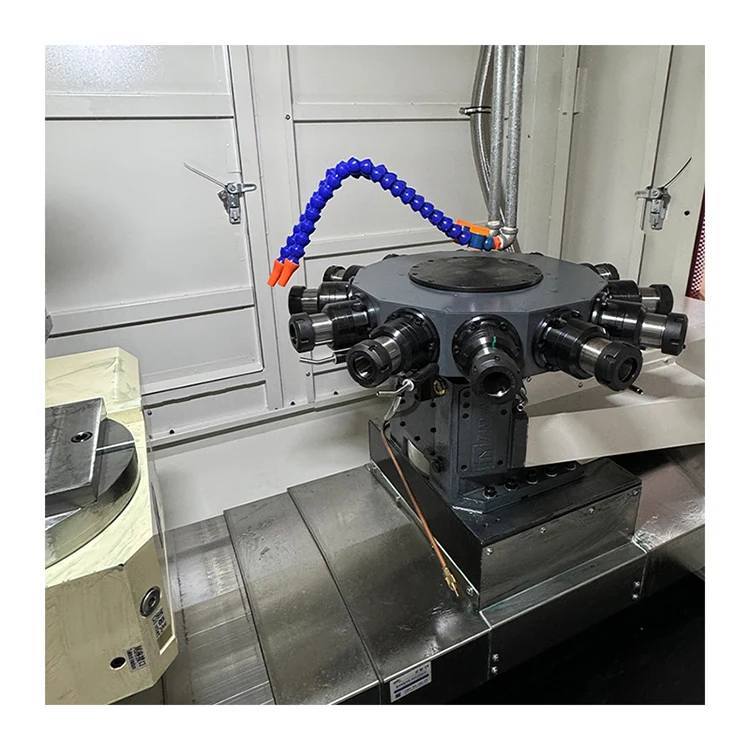

கோபுரத்தில் எத்தனை சுழல்கள் உள்ளன?

ரோட்டரி கோபுரம் 12 சுழல்களைக் கொண்டுள்ளது. கருவி மாற்ற நேரம் 180 டிகிரிக்கு 0.8 வினாடிகள்.

X, Y மற்றும் Z அச்சு பயணங்கள் யாவை?

X அச்சு பயணம் 350 மிமீ, Y அச்சு பயணம் 400 மிமீ, மற்றும் Z அச்சு பயணம் 300 மிமீ. அனைத்து அச்சுகளுக்கும் அதிகபட்ச நகரும் வேகம் 30 மீ/நிமிடமாகும்.

சிஎன்சி சிஸ்டம் மற்றும் ஸ்பிண்டில் மோட்டார் பவர் என்றால் என்ன?

இந்த இயந்திரம் 5.5KW முதல் 7.5KW வரையிலான சர்வோ ஸ்பிண்டில் மோட்டார் சக்தியுடன் தைவான் ஹஸ்ட் CNC அமைப்பைப் பயன்படுத்துகிறது (விரும்பினால்).

இயந்திரத்தின் எடை மற்றும் பரிமாணங்கள் என்ன?

மெஷின் பரிமாணங்கள் 2200×1765×1922mm தாள் உலோக அட்டையுடன், நிகர எடை 3500KG.

Quanzhou Yueli ஆட்டோமேஷன் எக்யூப்மென்ட் கோ., லிமிடெட் - Nan'an, Fujian, சீனா - 2013 இல் நிறுவப்பட்டது
