1. இரட்டை சுழல் கட்டிடக்கலை

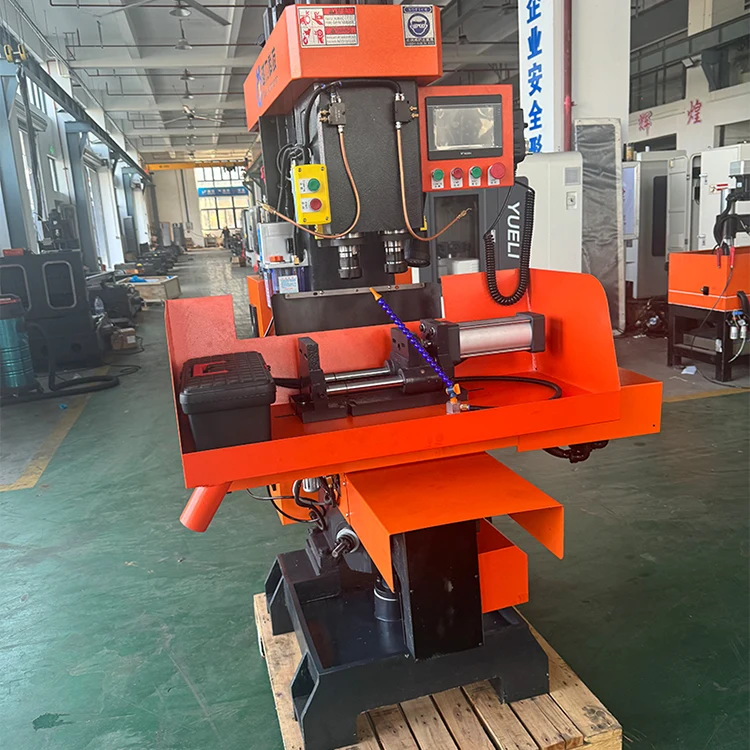

இதயத்தில்செங்குத்து இரட்டை-அச்சு கூட்டு இயந்திரம்இரட்டை-சுழல் கட்டமைப்பு உள்ளது, இது தொகுதி செயலாக்கத்தை எவ்வாறு அணுகுகிறது என்பதை அடிப்படையில் மாற்றுகிறது. பல பாஸ்கள் மற்றும் அடிக்கடி கருவி மாற்றங்கள் தேவைப்படும் ஒற்றை-சுழல் இயந்திரங்கள் போலல்லாமல், இந்த வடிவமைப்பு ஒரு ஒருங்கிணைந்த செங்குத்து அச்சு ஏற்பாட்டில் செயல்படும் இரண்டு சுயாதீன சுழல்களை உள்ளடக்கியது. Z1 மற்றும் Z2 அச்சுகள் 120 மிமீ இடைவெளியில் உள்ளன, இது ஒரே பணியிடத்தில் இரண்டு அம்சங்களை ஒரே நேரத்தில் எந்திரம் செய்ய அனுமதிக்கிறது அல்லது இரண்டு தனித்தனி பகுதிகளின் இணை செயலாக்கத்தை அனுமதிக்கிறது.
ஒவ்வொரு சுழலும் NT30 டேப்பர் கருவியை ஏற்றுக்கொள்கிறது மற்றும் 10 முதல் 3000 r/min வரை அனுசரிப்பு வேகத்தை வழங்குகிறது, துளையிடுதல், ரீமிங் மற்றும் தட்டுதல் செயல்பாடுகளுக்கு நெகிழ்வுத்தன்மையை வழங்குகிறது. இரட்டை-அச்சு அணுகுமுறை பொருத்தமான பயன்பாடுகளுக்கான செயல்திறனை இரட்டிப்பாக்குகிறது, அதே நேரத்தில் கதவு பொருத்தும் கூறுகள் மற்றும் ஒத்த நடுத்தர-தொகுப்பு உற்பத்திப் பொருட்களுக்குத் தேவையான துல்லியத்தைப் பராமரிக்கிறது.
2. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்
இயந்திரத்தின் திறன்களைப் புரிந்துகொள்வது அதன் முக்கிய அளவுருக்களுடன் தொடங்குகிறது. பின்வரும் அட்டவணை அதன் செயல்பாட்டு உறையை வரையறுக்கும் அத்தியாவசிய விவரக்குறிப்புகளை சுருக்கமாகக் கூறுகிறது:
| அளவுரு | விவரக்குறிப்பு | குறிப்பு |
|---|---|---|
| X அச்சு பயணம் | 320மிமீ | — |
| ஒய் அச்சு பயணம் | 120மிமீ | — |
| Z1/Z2 அச்சு பயணம் | 110மிமீ | ஒவ்வொரு சுழல் |
| சுழல் இடைவெளி | 120மிமீ | Z1 முதல் Z2 வரை |
| அதிகபட்ச துளையிடல் விட்டம் | 32 மிமீ | செப்பு பாகங்கள் |
| அதிகபட்ச தட்டுதல் விட்டம் | M32 | — |
| சுழல் வேக வரம்பு | 10-3000 r/min | அனுசரிப்பு |
| இயந்திர எடை | 900 கிலோ | கவர் உட்பட |
| மொத்த சக்தி | 7KW | — |
| CNC அமைப்பு | சுனிகான் | — |
320 மிமீ எக்ஸ்-அச்சு பயணம் மற்றும் 120 மிமீ ஒய்-அச்சு பயணமானது கதவு பொருத்தும் தயாரிப்புகள் மற்றும் ஒத்த கூறுகளுக்கு போதுமான வேலை உறைகளை வழங்குகிறது. லிஃப்டிங் பிளாட்பார்ம் 160 மிமீ அனுசரிப்பு தூரத்தை வழங்குகிறது, இது பல்வேறு பணியிட உயரங்களுக்கு இடமளிக்கிறது. X அச்சில் அதிகபட்சமாக 30 மீ/நிமிடமாக நகரும் வேகத்துடன், இயந்திரம் விரைவான நிலைப்படுத்தலை வழங்குகிறது, இது ஒட்டுமொத்த சுழற்சி நேரத்தைக் குறைக்க உதவுகிறது.
3. கட்டமைப்பு ஒருமைப்பாடு
திசெங்குத்து இரட்டை-அச்சு கூட்டு இயந்திரம்விறைப்புத்தன்மை மற்றும் ஆயுள் ஆகியவற்றை மையமாகக் கொண்டு வடிவமைக்கப்பட்டுள்ளது. சிறந்த விறைப்புத்தன்மையை பராமரிக்கும் போது உடல் அமைப்பு குறிப்பிடத்தக்க வகையில் கச்சிதமாக உள்ளது-ஒரே நேரத்தில் இரட்டை சுழல் செயல்பாடுகளின் போது துல்லியத்தை பராமரிக்க இது ஒரு முக்கியமான காரணியாகும். பல வடிவமைப்பு தேர்வுகள் இந்த கட்டமைப்பு வலிமைக்கு பங்களிக்கின்றன:
- உயர்தர அலாய் ஸ்டீல் சுழல்கள்:ஒவ்வொரு சுழலும் பிரீமியம் அலாய் ஸ்டீலில் இருந்து தயாரிக்கப்படுகிறது, கடினப்படுத்துதல் மற்றும் வெப்ப சிகிச்சை செயல்முறைகளுக்கு உட்பட்டது, அதைத் தொடர்ந்து அதிக உடைகள் எதிர்ப்பிற்காக துல்லியமான அரைக்கும்.
- மீயொலி மூலம் தணிந்த ஸ்லைடு மேற்பரப்புகள்:நெகிழ் மேற்பரப்புகள் மீயொலி தணிக்கும் சிகிச்சைக்கு உட்படுகின்றன, மேற்பரப்பு கடினத்தன்மை மற்றும் உடைகள் எதிர்ப்பை கணிசமாக மேம்படுத்துகின்றன. ஒரு ஒருங்கிணைந்த உயவு சாதனம் நீடித்த சேவை வாழ்க்கையில் நீடித்த செயல்திறனை உறுதி செய்கிறது.
- பஃபர் பொசிஷனிங் சிஸ்டம்:வேகமான பக்கவாட்டு அசைவுகளின் போது அதிர்வைக் குறைக்கும் இடையக பொருத்துதலுடன் கூடிய தொடக்க சாதனத்தை பணி அட்டவணை உள்ளடக்கியுள்ளது.
- இழு-தண்டு வகை கைப்பிடி:தற்செயலான செயலிழப்பை எதிர்க்கும் புல்-ராட் கைப்பிடி வடிவமைப்பு மூலம் பாதுகாப்பு கவனிக்கப்படுகிறது.
இந்த கட்டமைப்பு கூறுகள் கூட்டாக இயந்திரம் தொடர்ச்சியான தொகுதி உற்பத்தியின் தேவைகளின் கீழ் கூட நிலை துல்லியத்தை பராமரிக்கிறது.
4. செயல்பாட்டு பணிப்பாய்வு
இன் செயல்பாட்டுத் தத்துவம்செங்குத்து இரட்டை-அச்சு கூட்டு இயந்திரம்செயல்திறனை அதிகரிக்கும் போது கைமுறையான தலையீட்டைக் குறைப்பதை மையமாகக் கொண்டுள்ளது. வழக்கமான ரிலே-அடிப்படையிலான அமைப்புகளுடன் ஒப்பிடும்போது PLC கட்டுப்பாடு அதிக அளவிலான ஆட்டோமேஷனை வழங்குகிறது, இது சிறந்த நம்பகத்தன்மையை வழங்குகிறது, இது நேரடியாக ஆபரேட்டர் சோர்வைக் குறைக்கிறது.
முக்கிய பணிப்பாய்வு பண்புகள் பின்வருமாறு:
- ஒற்றை-அமைவு செயலாக்கம்:அதிக எண்ணிக்கையிலான பகுதிகளுக்கான துளையிடுதல், ரீமிங் மற்றும் தட்டுதல் செயல்பாடுகளை ஒரே நேரத்தில் முடிக்க முடியும்.
- பல இயந்திர மேலாண்மை:உள்ளுணர்வு செயல்பாடு மற்றும் தானியங்கு கட்டுப்பாடு ஒரே நேரத்தில் பல இயந்திரங்களை நிர்வகிக்க ஒரு ஆபரேட்டரை செயல்படுத்துகிறது.
- வசதியான சரிசெய்தல்:இயந்திரம் எளிமையான மற்றும் உள்ளுணர்வு சரிசெய்தல் வழிமுறைகளைக் கொண்டுள்ளது, தொகுதிகளுக்கு இடையே அமைவு நேரத்தைக் குறைக்கிறது.
- மாசு எதிர்ப்பு வடிவமைப்பு:சாதனம் மாசுபாடு அபாயங்களைக் குறைக்கும் அம்சங்களை உள்ளடக்கியது, இது தூய்மை கவலையாக இருக்கும் சூழல்களுக்கு ஏற்றதாக அமைகிறது.
இந்த பணிப்பாய்வு வடிவமைப்பு சிறிய மற்றும் நடுத்தர அளவிலான உற்பத்தி சூழல்களுக்கு நேரடியாக அதிக செயல்திறனாக மொழிபெயர்க்கிறது, அங்கு அமைவு நேரம் மற்றும் ஆபரேட்டர் கிடைக்கும் தன்மை பெரும்பாலும் ஒட்டுமொத்த உற்பத்தித்திறனை ஆணையிடும்.
5. விண்ணப்ப நோக்கம்
செங்குத்து இரட்டை-அச்சு கலவை இயந்திரம் குறிப்பாக சிறிய மற்றும் நடுத்தர அளவிலான கதவு பொருத்தும் தயாரிப்புகளின் உற்பத்தி மற்றும் செயலாக்கத்திற்காக வடிவமைக்கப்பட்டுள்ளது. இந்த அப்ளிகேஷன் ஃபோகஸ் இயந்திரத்தின் இரட்டை-சுழல் திறனை ஒரே கிளாம்பிங் செயல்பாட்டில் கதவு வன்பொருள் கூறுகளில் பல அம்சங்களை துளையிடுவதற்கும், ரீம் செய்வதற்கும், தட்டுவதற்கும் உதவுகிறது.
கதவு பொருத்துதல்களுக்கு அப்பால், இயந்திரத்தின் விவரக்குறிப்புகள்-குறிப்பாக அதன் 32மிமீ அதிகபட்ச துளையிடும் விட்டம் மற்றும் M32 தட்டுதல் திறன்-இது பரந்த அளவிலான செம்பு மற்றும் இரும்பு அல்லாத உலோகக் கூறுகளுக்கு ஏற்றதாக அமைகிறது. 900 கிலோ எடையுள்ள இயந்திர எடை மற்றும் 1100×1230×1980 மிமீ கால்தடம் (தாள் உலோக உறை உட்பட) ஒரு இயந்திரத்தைக் குறிக்கிறது, இது உற்பத்தி சூழலுக்கு போதுமானது, ஆனால் குறைந்த தளத்துடன் கூடிய பட்டறைகளுக்கு போதுமான அளவு கச்சிதமானது.
கூறுகளின் தேர்வு இயந்திரத்தின் நம்பகத்தன்மை சுயவிவரத்தை மேலும் வரையறுக்கிறது: Sunicon servo மோட்டார்கள் மற்றும் CNC அமைப்பு, Schneider AC கான்டாக்டர்கள், ஓம்ரான் ரிலேக்கள் மற்றும் உள்நாட்டு பந்து திருகுகள் மற்றும் நேரியல் ஸ்லைடுகள். நிறுவப்பட்ட பிராண்டுகள் மற்றும் தரமான கூறுகளின் இந்த கலவையானது நிலையான செயல்திறனுக்கான இயந்திரத்தின் நற்பெயருக்கு பங்களிக்கிறது.
6. அடிக்கடி கேட்கப்படும் கேள்விகள்
இயந்திரம் செப்பு மற்றும் இரும்பு அல்லாத உலோகங்களுக்கு உகந்ததாக உள்ளது, செப்பு பாகங்களுக்கு அதிகபட்ச துளையிடல் விட்டம் 32 மிமீ ஆகும். இது பொதுவாக பித்தளை, அலுமினியம் மற்றும் ஒத்த பொருட்களிலிருந்து தயாரிக்கப்படும் பல்வேறு கதவு பொருத்தும் கூறுகளுக்கும் ஏற்றது. இரும்பு பொருட்களுக்கு, குறிப்பிட்ட பரிந்துரைகளுக்கு உற்பத்தியாளரை அணுகவும்.
இரண்டு சுழல்களும் ஒரே நேரத்தில் செயல்படுகின்றன, இது இரண்டு செயல்பாடுகளை அனுமதிக்கிறது - துளையிடுதல் மற்றும் தட்டுதல் போன்றவை - ஒரே பணிப்பொருளில் ஒரே சுழற்சியில் செய்யப்படுகின்றன. மாற்றாக, இரண்டு ஒத்த பகுதிகளை இணையாக செயலாக்க முடியும். இந்த அணுகுமுறை ஒரே அமைப்பைப் பராமரிக்கும் போது பொருத்தமான பயன்பாடுகளுக்கான செயல்திறனை இரட்டிப்பாக்குகிறது.
இயந்திரம் சிறிய மற்றும் நடுத்தர அளவிலான உற்பத்திக்காக வடிவமைக்கப்பட்டுள்ளது. அதிக அளவு தானியங்கு வரிகளுக்கான அமைவு நேரம் அதிகமாக இருக்கும் சூழ்நிலைகளில் இது சிறந்து விளங்குகிறது, ஆனால் கையேடு ஒற்றை-துண்டு செயலாக்கம் திறனற்றதாக இருக்கும். வழக்கமான தொகுதி அளவுகள் சிக்கலான தன்மையைப் பொறுத்து டஜன் முதல் சில நூறு பாகங்கள் வரை இருக்கும்.
இயந்திரம் வசதியான சரிசெய்தல் வழிமுறைகளுடன் எளிமையான மற்றும் உள்ளுணர்வு செயல்பாட்டைக் கொண்டுள்ளது. PLC கட்டுப்பாடு பொதுவாக CNC எந்திரத்துடன் தொடர்புடைய சிக்கலைக் குறைக்கிறது. அடிப்படை எந்திர அனுபவமுள்ள ஆபரேட்டர்கள் குறைந்தபட்ச பயிற்சியுடன் தேர்ச்சி பெறலாம், மேலும் உள்ளுணர்வு இடைமுகம் விரைவான ஆன்போர்டிங்கை ஆதரிக்கிறது.
செங்குத்து டூயல்-ஆக்சிஸ் கூட்டு இயந்திரம் உங்கள் உற்பத்திப் பணியை எவ்வாறு சீராக்க முடியும் என்பதில் ஆர்வமாக உள்ளீர்களா?
எங்களை தொடர்பு கொள்ளவும்மூலம் பொறியியல்யூலிதுல்லியமான தொகுதி உற்பத்திக்காக.
